Capire perché si verifica il colpo d'ariete nelle valvole di ritegno

Colpi d'ariete e colpi di ariete sono problemi di cui parlano molti ingegneri e operatori di impianti, soprattutto nei sistemi di tubazioni chimiche e industriali. In termini semplici, il colpo d'ariete si verifica quando il flusso di liquido si interrompe improvvisamente o cambia direzione. Nelle valvole di ritegno, ciò si verifica solitamente quando la valvola si chiude troppo velocemente e il fluido in movimento non ha nessun posto dove andare. Il risultato è un picco di pressione che può propagarsi attraverso la tubazione, provocando rumore, vibrazioni e talvolta danni a valvole, tubi e pompe.

Nei sistemi chimici che utilizzano tubazioni non metalliche come PVC-C, PVC-U, PVDF, PPH e FRPP, il controllo dei picchi di pressione è ancora più importante. Questi materiali offrono un'elevata resistenza alla corrosione ma, come tutti i materiali per tubazioni, hanno comunque limiti di pressione. Kaixin Pipeline Technologies si concentra sulla progettazione di valvole e sistemi di tubazioni che aiutano gli utenti a gestire queste sfide in condizioni operative reali.

Il ruolo della progettazione della valvola di ritegno nel controllo della pressione

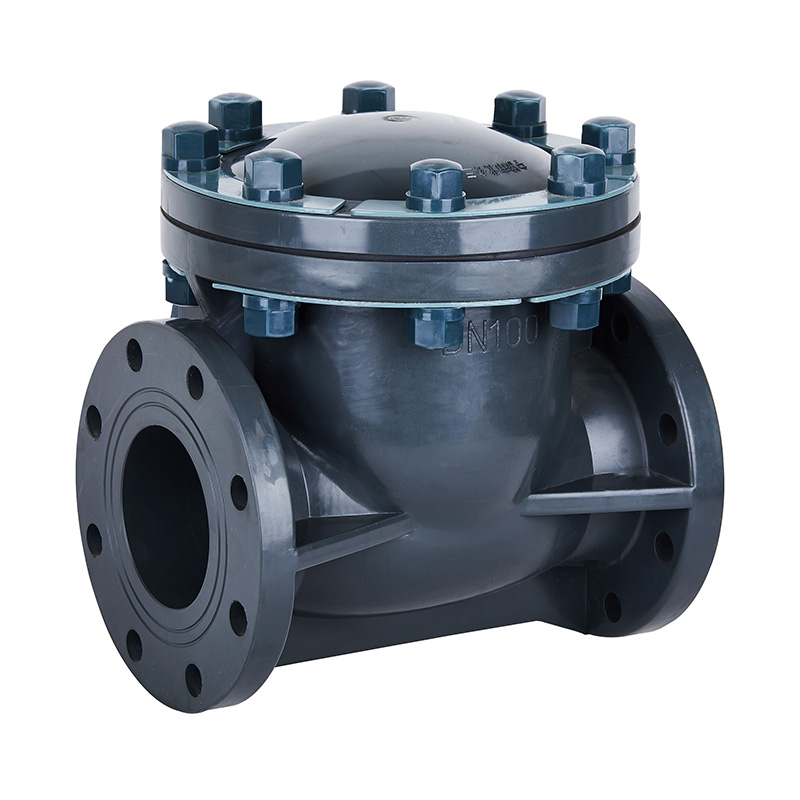

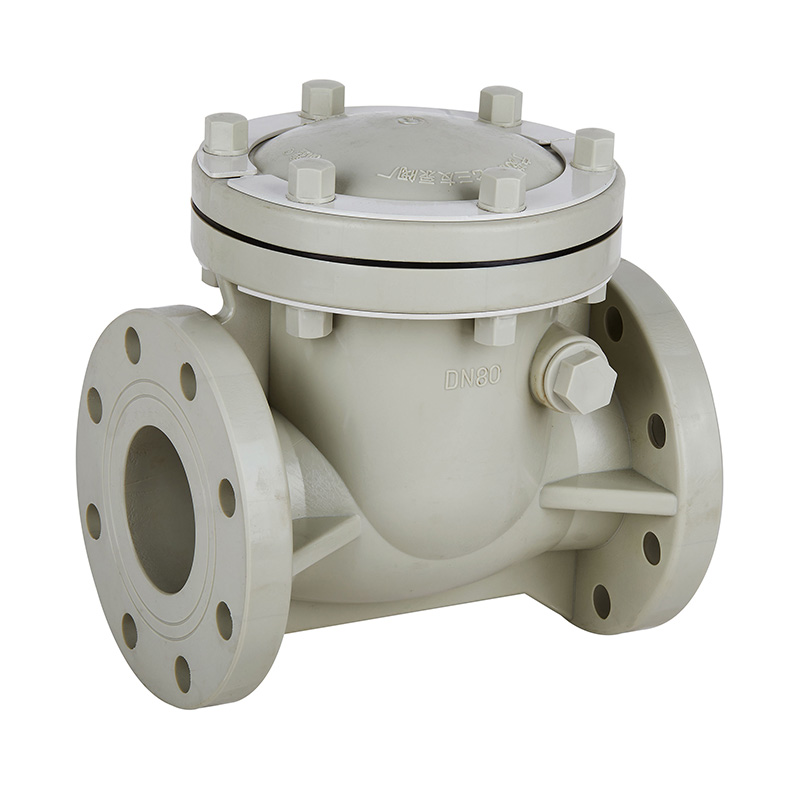

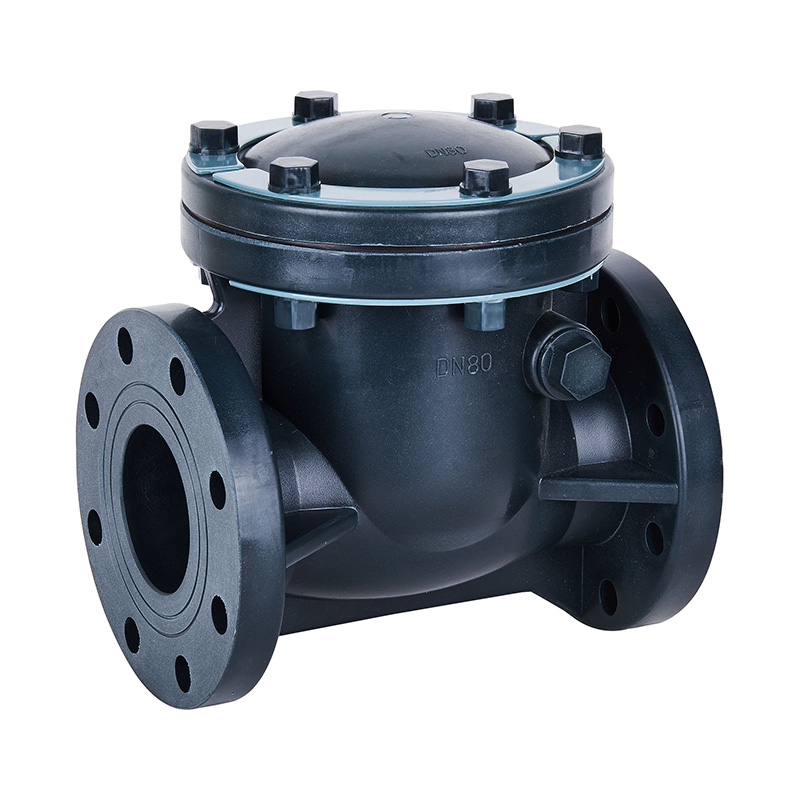

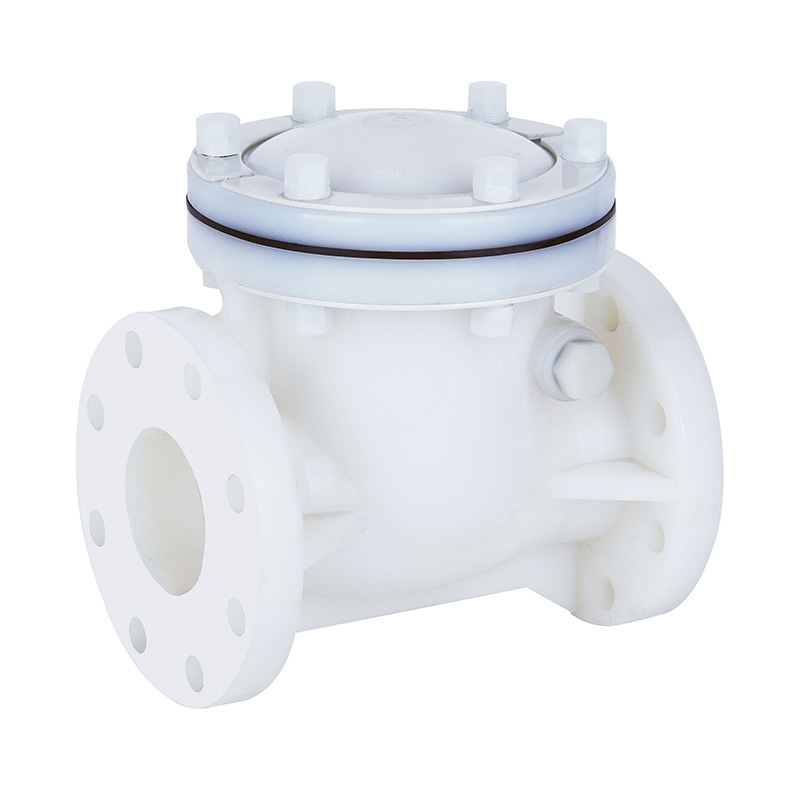

La struttura interna di una valvola di ritegno ha un impatto diretto sul modo in cui si sviluppano i picchi di pressione. Le tradizionali valvole di ritegno a battente con dischi di grandi dimensioni possono chiudersi improvvisamente in caso di inversione del flusso. Questa chiusura improvvisa aumenta il rischio di colpo d'ariete. Regolando il peso del disco, la posizione della cerniera e l'angolo di chiusura, i produttori possono rallentare la velocità di chiusura e ridurre il picco di pressione.

Per i sistemi di grande diametro, come le tubazioni che utilizzano tubi DN800 o valvole DN1000, anche piccole variazioni nella velocità del flusso possono generare notevoli forze di picco. Questo è il motivo per cui i progetti moderni delle valvole di ritegno si concentrano sul movimento controllato piuttosto che sul semplice comportamento di apertura e chiusura.

Utilizzo di meccanismi di chiusura ammortizzata e ammortizzata

Un modo efficace per ridurre il colpo d'ariete è utilizzare valvole di ritegno con meccanismi di ammortizzazione o chiusura ammortizzata. Questi modelli utilizzano molle, ammortizzatori idraulici o dischi guidati per rallentare l'azione di chiusura. Invece di chiudersi sbattendo, la valvola si chiude gradualmente man mano che il flusso diminuisce.

Nelle applicazioni chimiche in cui le condizioni del flusso possono cambiare frequentemente, le valvole di ritegno a chiusura rallentata aiutano a proteggere sia la valvola che le tubazioni circostanti. Questo approccio è comunemente utilizzato nei sistemi che trasportano liquidi corrosivi, dove l'accesso per la manutenzione può essere limitato e l'affidabilità è una preoccupazione fondamentale.

Selezione del materiale e sua influenza sul comportamento dei picchi di pressione

Anche il materiale del corpo della valvola di ritegno e dei componenti interni influisce sul modo in cui vengono assorbiti i picchi di pressione. I materiali non metallici come PVDF e FRPP hanno proprietà elastiche diverse rispetto al metallo. Questa elasticità può assorbire leggermente le fluttuazioni di pressione, ma deve essere attentamente considerata durante la progettazione del sistema.

Kaixin Pipeline Technologies sviluppa valvole di ritegno non metalliche che si adattano al comportamento dei sistemi di tubazioni in plastica. Allineando le caratteristiche del materiale della valvola con i materiali del tubo, il sistema risponde in modo più uniforme alle variazioni di pressione, riducendo i punti di stress localizzati.

Pratiche di disposizione e installazione della pipeline

Anche la migliore progettazione delle valvole di ritegno non può prevenire completamente il colpo d'ariete se il layout della tubazione non è pianificato correttamente. Lunghi tratti rettilinei, velocità di flusso elevate e cambiamenti improvvisi nel diametro del tubo aumentano il rischio di picchi di pressione. Anche l'installazione di valvole di ritegno troppo lontane dalle pompe o con orientamenti errati può peggiorare il problema.

Negli impianti chimici, le valvole vengono spesso installate in spazi ristretti. Un'attenta attenzione alla posizione della valvola, alla direzione del flusso e alle strutture di supporto aiuta a ridurre al minimo le vibrazioni e gli shock di pressione. Le pratiche di installazione dovrebbero sempre corrispondere alle raccomandazioni del produttore della valvola.

Controllo della velocità del flusso per ridurre l'energia di picco

La velocità del flusso gioca un ruolo importante nell’intensità dell’aumento di pressione. Velocità più elevate significano più energia cinetica, che si traduce in un colpo d'ariete più forte quando il flusso si interrompe. Progettando sistemi con velocità di flusso moderate, gli ingegneri possono ridurre significativamente il rischio di sovratensione.

Ciò è particolarmente rilevante nelle condotte non metalliche di grande diametro. L'uso di valvole di ritegno e tubi di dimensioni adeguate aiuta a mantenere condizioni di flusso equilibrate ed evita stress inutili sul sistema.

Combinazione di valvole di ritegno con dispositivi di protezione contro le sovratensioni

In alcuni sistemi le sole valvole di ritegno non sono sufficienti a gestire i picchi di pressione. Insieme alle valvole di ritegno è possibile utilizzare dispositivi aggiuntivi come camere d'aria, autoclavi o valvole limitatrici di pressione. Questi componenti assorbono la pressione in eccesso e la rilasciano in modo controllato.

Nelle applicazioni chimiche in cui la stabilità del processo è fondamentale, la combinazione di più metodi di protezione fornisce un ulteriore livello di sicurezza. Questo approccio viene spesso utilizzato in sistemi con frequenti avvii e arresti della pompa.

Confronto tra i tipi di valvole di ritegno e il loro impatto sul colpo d'ariete

Diversi tipi di valvole di ritegno si comportano diversamente al variare delle condizioni di flusso. Comprendere queste differenze aiuta gli utenti a scegliere la soluzione giusta per il proprio sistema.

Considerazioni sulla manutenzione e sulle prestazioni a lungo termine

Nel corso del tempo, l'usura e i depositi possono modificare il modo in cui una valvola di ritegno si chiude. Un maggiore attrito o un disallineamento possono causare una chiusura ritardata o irregolare, aumentando il rischio di picchi di pressione. L'ispezione e la manutenzione regolari aiutano a garantire che la valvola continui a funzionare come previsto.

Negli ambienti corrosivi, la scelta di materiali resistenti agli attacchi chimici aiuta a mantenere un funzionamento regolare della valvola. Kaixin Pipeline Technologies progetta valvole di ritegno tenendo presente la stabilità a lungo termine, aiutando gli utenti a mantenere prestazioni costanti con la manutenzione ordinaria.

Adattamento della scelta della valvola di ritegno alle reali condizioni operative

La riduzione del colpo d'ariete non consiste in un'unica soluzione, ma nell'adattare il design della valvola di ritegno alle condizioni operative effettive. Fattori quali il tipo di fluido, la temperatura, l'intervallo di pressione, il materiale dei tubi e la disposizione del sistema svolgono tutti un ruolo.

Per i sistemi chimici che utilizzano valvole e tubazioni non metalliche, una combinazione ottimale di selezione dei materiali, struttura della valvola e pratica di installazione fornisce un migliore controllo sui picchi di pressione. Questo approccio garantisce un funzionamento più sicuro e una maggiore durata dell'intero sistema di tubazioni.

D: In che modo le valvole di ritegno nelle tubazioni chimiche aiutano a proteggere le pompe e le apparecchiature a valle?

R: Nei sistemi di tubazioni per prodotti chimici, le valvole di ritegno vengono utilizzate per impedire il flusso inverso che potrebbe verificarsi durante l'arresto della pompa o la fluttuazione della pressione. Bloccando il riflusso, aiutano a ridurre il rischio di danni alla pompa, usura delle guarnizioni e contaminazione delle apparecchiature a monte, il che è particolarmente importante quando si maneggiano fluidi corrosivi.

D: Quali fattori dovrebbero essere considerati quando si scelgono le valvole di ritegno per fluidi corrosivi?

R: La compatibilità dei materiali è una preoccupazione primaria quando si ha a che fare con fluidi corrosivi. Le valvole di ritegno realizzate in PVC-C, PVC-U, PVDF, PPH o FRPP sono comunemente selezionate in base alla resistenza chimica, alla temperatura operativa e alle condizioni di pressione. L'abbinamento del materiale della valvola con il sistema di tubazioni aiuta a mantenere un funzionamento stabile a lungo termine.

D: Come si comportano le valvole di ritegno non metalliche nei sistemi di tubazioni di grande diametro?

R: Nelle tubazioni di grande diametro, le valvole di ritegno non metalliche sono progettate per bilanciare il controllo del flusso e la stabilità strutturale. Corpi valvola e componenti interni adeguatamente progettati consentono loro di gestire volumi di flusso più elevati mantenendo un comportamento di chiusura controllato, contribuendo a ridurre le vibrazioni e le fluttuazioni di pressione nel sistema.

D: Le valvole di ritegno possono essere personalizzate per diversi orientamenti di installazione?

R: Sì, le valvole di ritegno possono essere progettate per adattarsi all'installazione orizzontale o verticale a seconda dei requisiti del sistema. La scelta della struttura e dell'orientamento corretti garantisce che il disco o la piastra della valvola si muova agevolmente con il flusso, garantendo un funzionamento affidabile in condizioni di processo variabili.

D: In che modo la progettazione delle valvole di ritegno influenza i requisiti di manutenzione?

R: La struttura interna di una valvola di ritegno influisce direttamente sui modelli di usura e sulla frequenza di manutenzione. I progetti con dischi guidati o percorsi di flusso semplificati tendono a ridurre l'usura irregolare e l'accumulo, rendendo l'ispezione e la manutenzione di routine più gestibili negli ambienti di lavorazione chimica.

D: Che ruolo svolgono le valvole di ritegno nel mantenimento della stabilità del processo?

R: Prevenendo il flusso inverso indesiderato, le valvole di ritegno aiutano a mantenere la pressione e la direzione del flusso stabili in tutta la tubazione. Questa stabilità è importante nei processi chimici in cui condizioni operative costanti supportano la qualità del prodotto e riducono la probabilità di arresti non pianificati.

D: Come si possono integrare le valvole di ritegno con altri componenti di tubazioni non metalliche?

R: Le valvole di ritegno vengono generalmente selezionate per adattarsi allo stesso sistema di materiali di tubi e raccordi. L'utilizzo di componenti non metallici compatibili aiuta a garantire espansione termica, resistenza chimica e prestazioni di pressione uniformi nell'intera tubazione, supportando un'integrazione affidabile del sistema.
