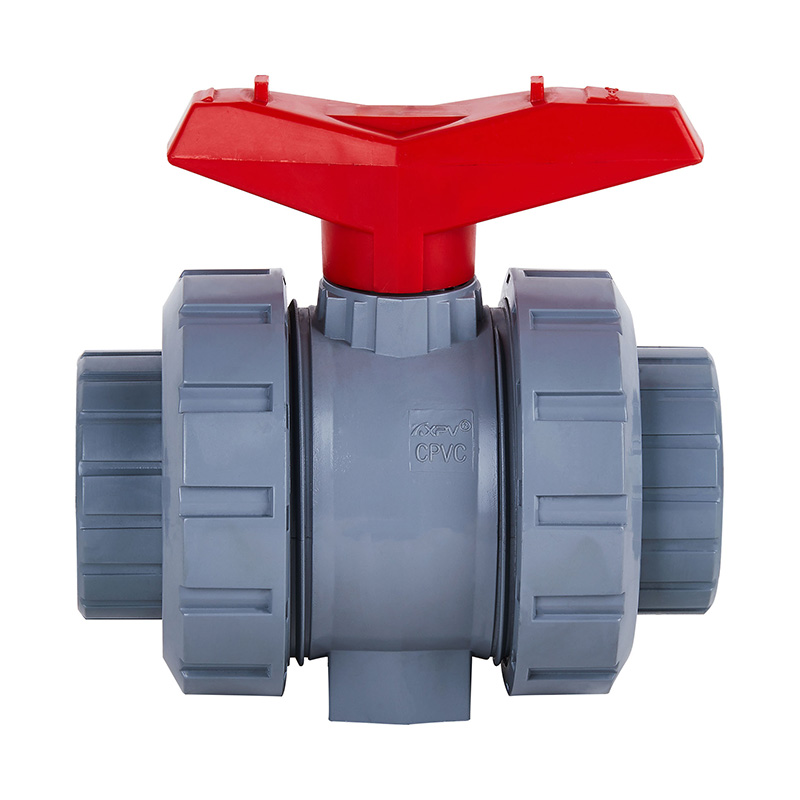

Valvola a sfera con presa PVC-C Q61F-10V DN15-100 GB standard

Valvola a sfera con presa a doppio raccordo personalizzata DN15 DN80 DN100 a media temperatura PVC-C valvola a sfera a media temperatura manuale DN15-100 1.0-1.6Mpa valvola in plastica industriale
Modello: Q61F-10V, Q11F-10V
Applicazione: generale
Materiale: plastica
Pressione: bassa
Potenza di pressione: manuale
Mezzi: acidi
Dimensioni porta: DN15-100, 1/2"-4" (20mm-110mm)
Struttura: palla
Nome del prodotto: valvola a sfera con unione di presa
Materiale del corpo: PVC-C
Collegamento: Unione
Classe di pressione: 1,0 MPa (10 bar)
Confezione: scatola di cartone standard
Standard di progettazione: ISO STD
Materiale della guarnizione: guarnizione in PTFE
Tempi di consegna: 7 giorni
MOQ: 1 pezzo

Caratteristiche strutturali del prodotto

1. La sede in PTFE della valvola a sfera a doppio raccordo può essere regolata saldamente.
2. I doppi O-ring forniscono una doppia protezione dalle perdite.
3. Aspetto squisito, superficie liscia, lavorazione fine, design a flusso completo.

Elenco dei limiti di temperatura dell'app

Materialeee Temperatura media ℃ Materialeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

Tabella dei materiali delle parti

Disegno dettagliato del gruppo valvola a sfera con presa

No. Nome Material
1 Maniglia Materiale in lega
2 Anello di tenuta EPDM,FPM
3 Gambo FRPP,PVDF,PVC-U,PVC-C,PPH
4 Palla FRPP,PVDF,PVC-U,PVC-C,PPH
5 Anello di tenuta EPDM,FPM
6 Unione dello zoccolo FRPP,PVDF,PVC-U,PVC-C,PPH
7 Dado di ritenzione FRPP,PVDF,PVC-U,PVC-C,PPH
8 Sede della guarnizione FRPP,PVDF,PVC-U,PVC-C,PPH
9 Palla sigillata PTFE
10 Corpo FRPP,PVDF,PVC-U,PVC-C,PPH
11 Anello di tenuta EPDM,FPM
12 Anello di tenuta EPDM,FPM

Elenco dimensioni

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
