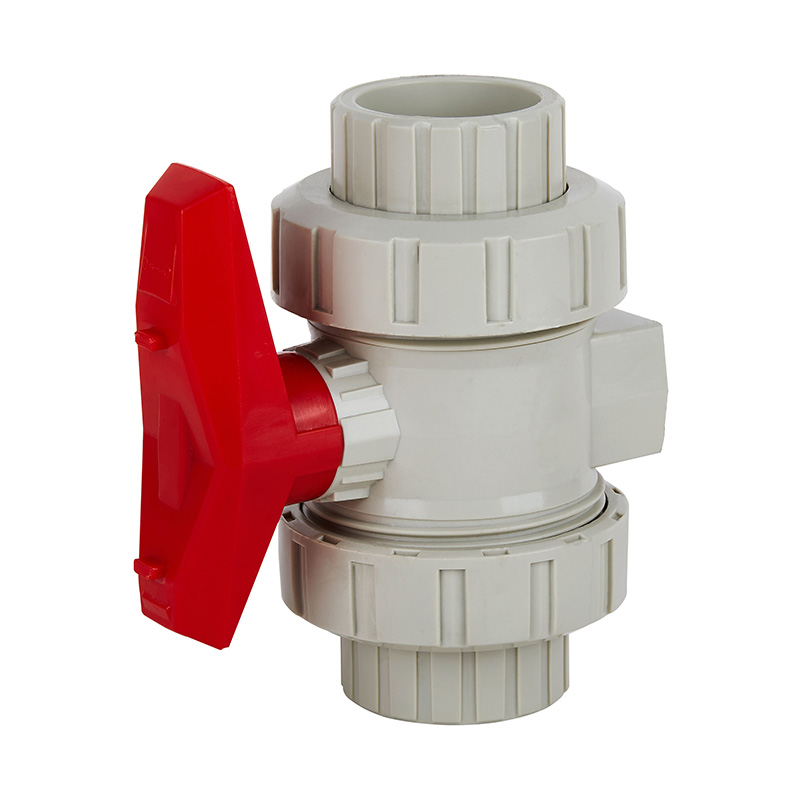

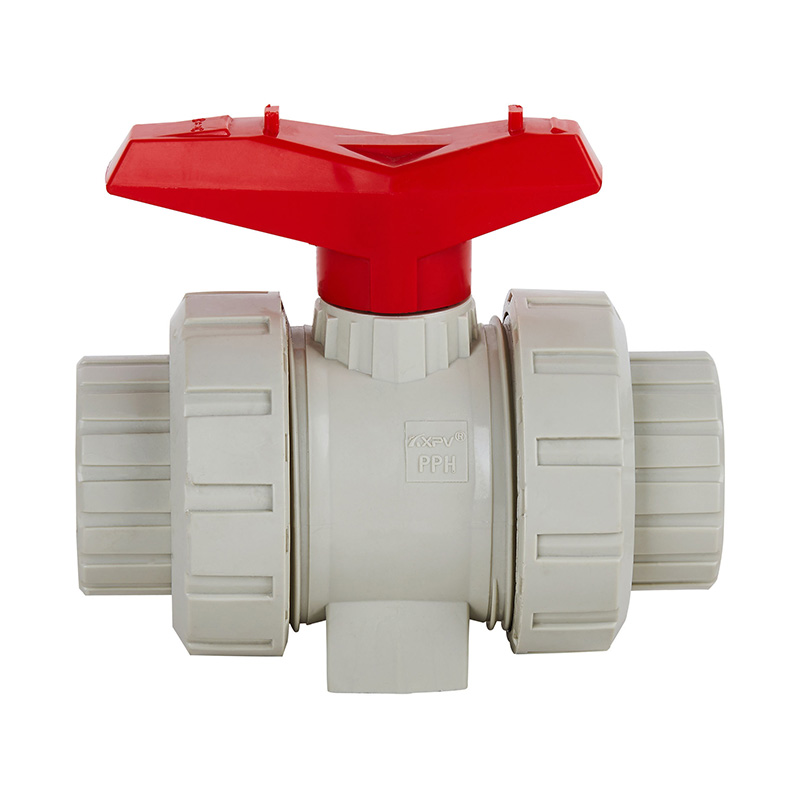

Valvola a sfera con presa PPH Q61F-10S DN15-100 GB standard

Valvola a sfera con presa a unione vera PPH a temperatura media di dimensioni personalizzate giallo terroso, valvola manuale per acqua industriale in plastica durevole
Numero di modello: Q61F-10S
Colore: giallo terroso
Applicazione: generale
Materiale: plastica
Temperatura del mezzo: temperatura media
Pressione: bassa pressione
Alimentazione: manuale
Mezzi: acido
Dimensioni porta: DN15-100 1/2"-4" 20mm-110mm
Struttura: palla
Nome del prodotto: valvola a sfera Socket Union
Materiale del corpo: PPH
Collegamento: Unione
Imballaggio: scatola di cartone standard
Standard di progettazione: ISO STD
Materiale della guarnizione: guarnizione in PTFE
Tempi di consegna: 7 giorni
MOQ: 1 pezzo

Classe di pressione: 1,0 MPa (10 bar)

Caratteristiche strutturali del prodotto

1. La sede in PTFE della valvola a sfera a doppio raccordo può essere regolata saldamente.
2. I doppi O-ring forniscono una doppia protezione dalle perdite.
3. Aspetto squisito, superficie liscia, lavorazione fine, design a flusso completo.

Elenco dei limiti di temperatura dell'app

Materialeee Temperatura media ℃ Materialeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

Tabella dei materiali delle parti

Disegno dettagliato del gruppo valvola a sfera con presa

No. Nome Material
1 Maniglia Materiale in lega
2 Anello di tenuta EPDM,FPM
3 Gambo FRPP,PVDF,PVC-U,PVC-C,PPH
4 Palla FRPP,PVDF,PVC-U,PVC-C,PPH
5 Anello di tenuta EPDM,FPM
6 Unione dello zoccolo FRPP,PVDF,PVC-U,PVC-C,PPH
7 Dado di ritenzione FRPP,PVDF,PVC-U,PVC-C,PPH
8 Sede della guarnizione FRPP,PVDF,PVC-U,PVC-C,PPH
9 Palla sigillata PTFE
10 Corpo FRPP,PVDF,PVC-U,PVC-C,PPH
11 Anello di tenuta EPDM,FPM
12 Anello di tenuta EPDM,FPM

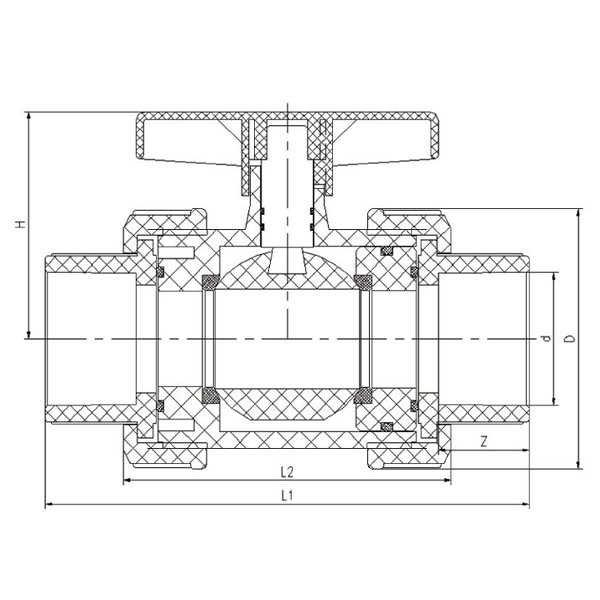

Elenco dimensioni

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
