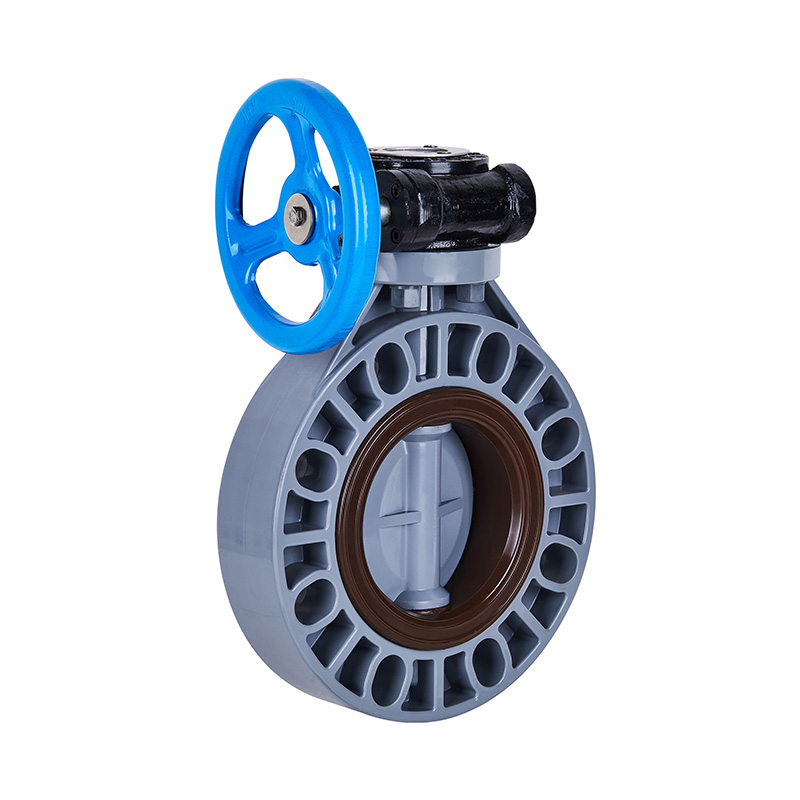

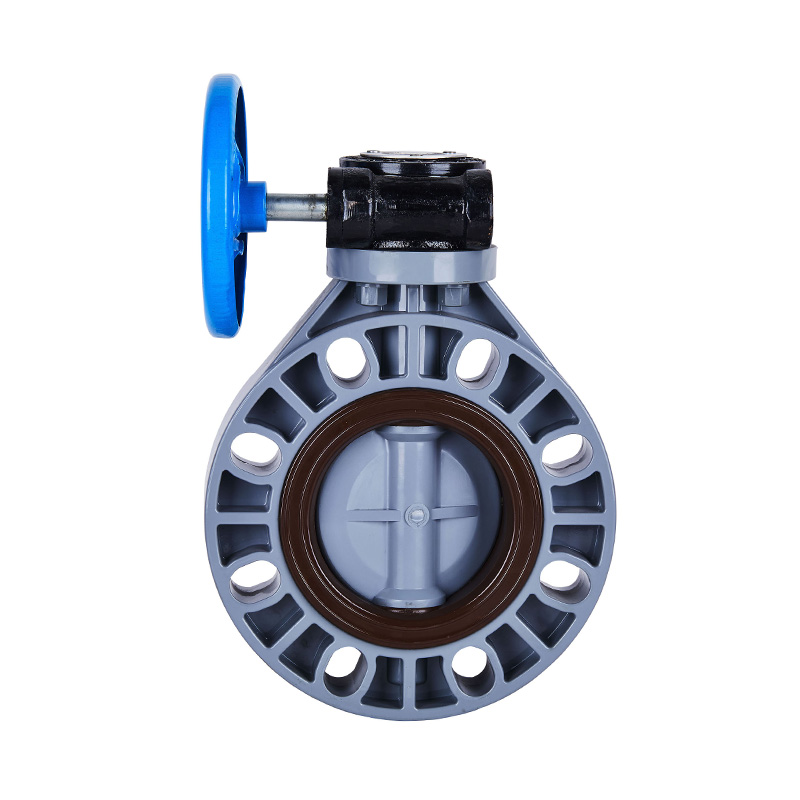

Valvola a farfalla con ingranaggio a vite senza fine PVC-C D371X-10V DN40-1000 40A-1000A JIS Standard

Valvola a farfalla DN40-1000 con ingranaggio a vite senza fine personalizzato in PVC-C, albero liscio, grigio, DIN, JIS, standard ANSI, valvola in plastica con estremità flangiata da 4 pollici
Marchio: KXPV
Modello: D371X-10V
Applicazione: generale
Materiale: plastica
Colore: grigio, nero, rosso
Temperatura del supporto: alta, media
Pressione: media
Alimentazione: manuale
Mezzi: acido
Dimensione porta: DN40-1000
Costruzione: Farfalla
Materiale del corpo: PVC-C
Connessione: estremità flangiata
Norma: GB/T27725
Applicazione: industriale
Temperatura operativa: da -20°C a 95°C
Tempi di consegna: 7 giorni
Quantità minima di ordine: 1 pezzo

Classe di pressione: 1,0 MPa (10 bar)

Caratteristiche strutturali del prodotto
1.la valvola è compatta e leggera, facile da smontare e manutenere e può essere installata in qualsiasi posizione.
2. Struttura semplice e compatta con bassa coppia operativa, che consente una rapida rotazione di 90° per un'apertura rapida.
3. Caratteristiche del flusso lineare con eccellenti prestazioni di regolazione

Elenco dei limiti di temperatura dell'app

Materialeeee Temperatura media ℃ Materialeeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

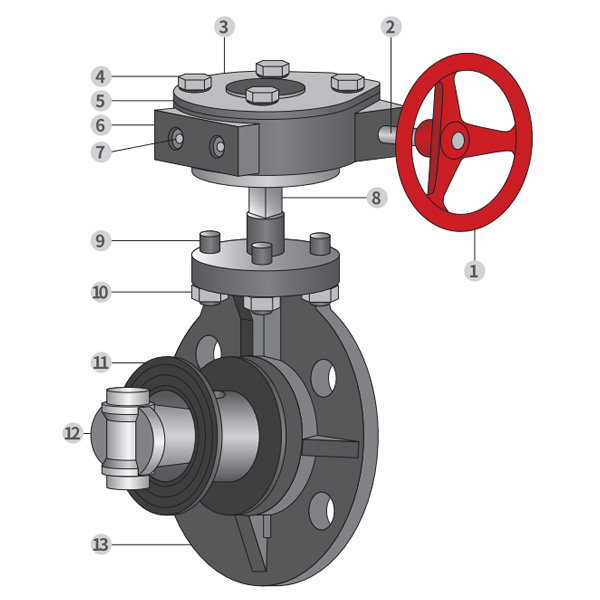

Tabella dei materiali delle parti

No.

Nome

Materialeeee

1

Ruota ghisa, lega di alluminio

2

Orso con ingranaggio a vite senza fine Acciaio

3

Dati Ipate Alluminio

4

Bullone esagonale Acciaio,Acciaio Inossidabile

5

Coperchio dell'ingranaggio a vite senza fine ghisa, lega di alluminio

6

Ingranaggio a vite senza fine ghisa, lega di alluminio

7

limite del bullone Acciaio,Acciaio Inossidabile

8

Gambo Acciaio,Acciaio Inossidabile

9

Borchia a doppia testa Acciaio,Acciaio Inossidabile

10

Dado esagonale Acciaio,Acciaio Inossidabile

11

Gomma di tenuta EPDM,FPM
12 Piastra della valvola FRPP,PVDF,PVC-C,PVC-U,PPH
13 Corpo FRPP,PVDF,PVC-C,PVC-U,PPH

Disegno dettagliato del gruppo valvola a farfalla con ingranaggio a vite senza fine

Tabella dei materiali delle parti

NO.

Nome delle parti

Materialeeee

Qtà.

1

Ruota ghisa

1

2

Ingranaggio a vite senza fine ghisa

1

3

Perno Acciaio

1

4

Coppa delle noci FRPP

4

5

Corpo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Piastra della valvola FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Gomma di tenuta EPDM, FPM

1

8

Gambo Acciaio,Acciaio Inossidabile

1

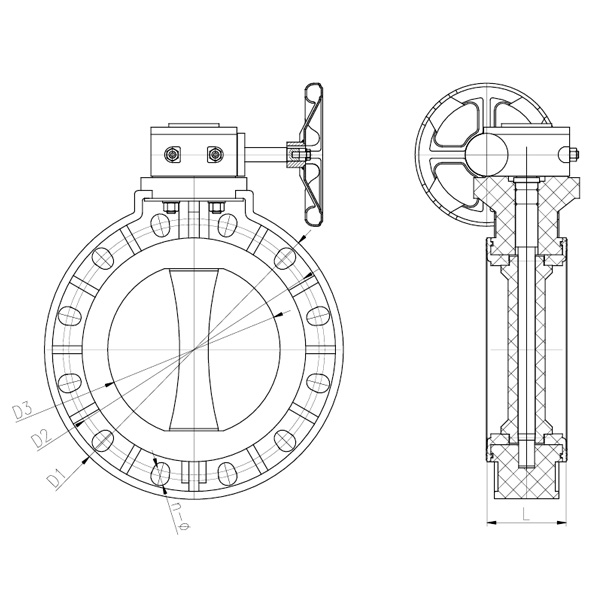

Elenco dimensioni

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
