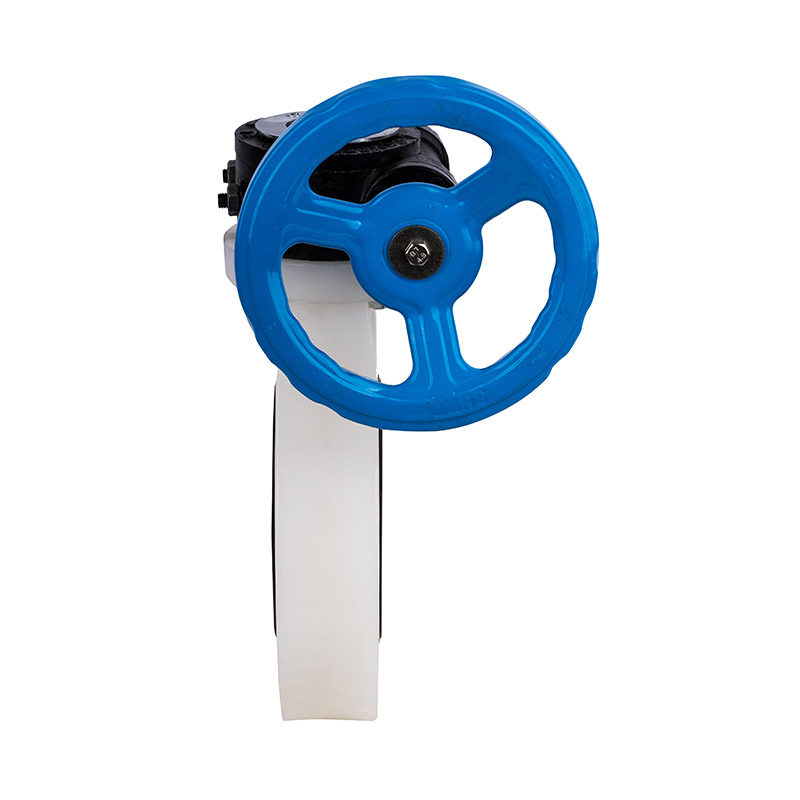

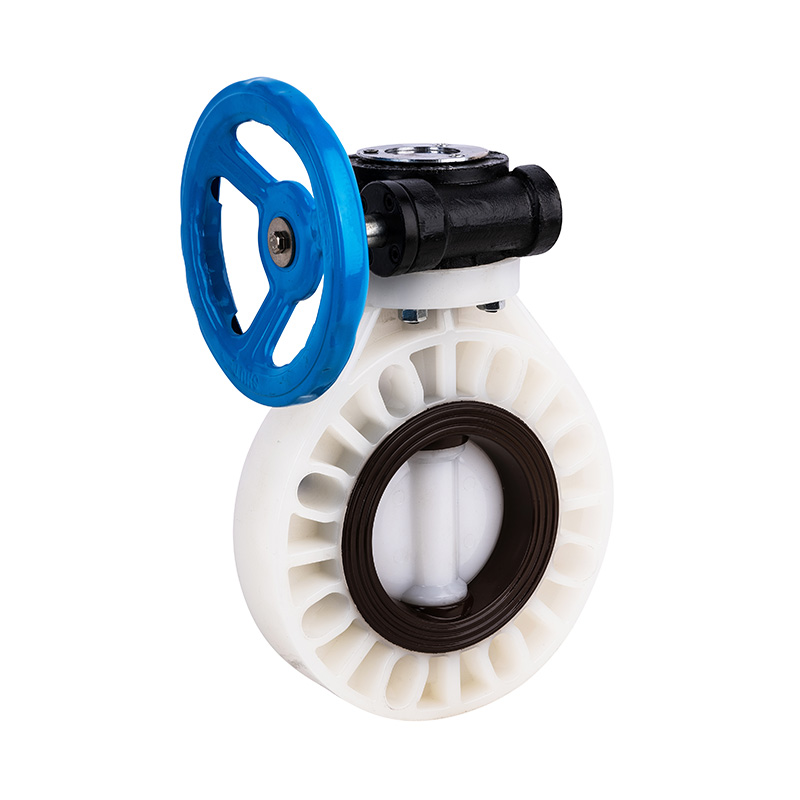

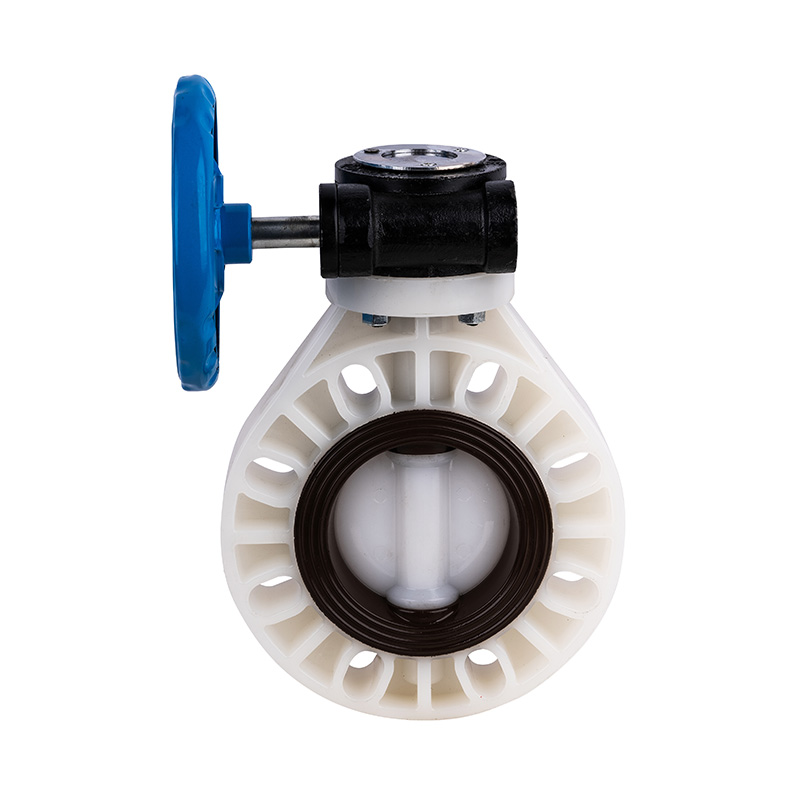

Valvola a farfalla con ingranaggio a vite senza fine PVDF D371X-10F DN40-1000 1-1/2"-30" Norma ANSI

Valvola a farfalla con ingranaggio a vite senza fine in PVDF Guarnizione morbida manuale con tenuta centrale DN40-1000 Valvola con maniglia a leva in plastica industriale e residenziale Standard ANSI
Modalità operativa: manuale
Tipo di connessione: wafer
Struttura: centro sigillato
Tipo di tenuta: sigillato resiliente
Stelo: standard
Classe di pressione: 1,0 MPa (10 bar)
Temperatura di funzionamento: -40~150°C
Materiale della superficie di tenuta: guarnizione morbida
Applicazione: uso industriale, uso nel trattamento delle acque
Materiale stelo: acciaio, acciaio inossidabile
Marca: KXPV
Specifica: DN40–1000
Origine: Zhejiang, Ningbo

Caratteristiche strutturali del prodotto
1.La valvola è compatta e leggera, facile da smontare e manutenere e può essere installata in qualsiasi posizione.
2. Struttura semplice e compatta con bassa coppia operativa, che consente una rapida rotazione di 90° per un'apertura rapida.
3. Caratteristiche del flusso lineare con eccellenti prestazioni di regolazione

Elenco dei limiti di temperatura dell'app

Materialeeeee Temperatura media ℃ Materialeeeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

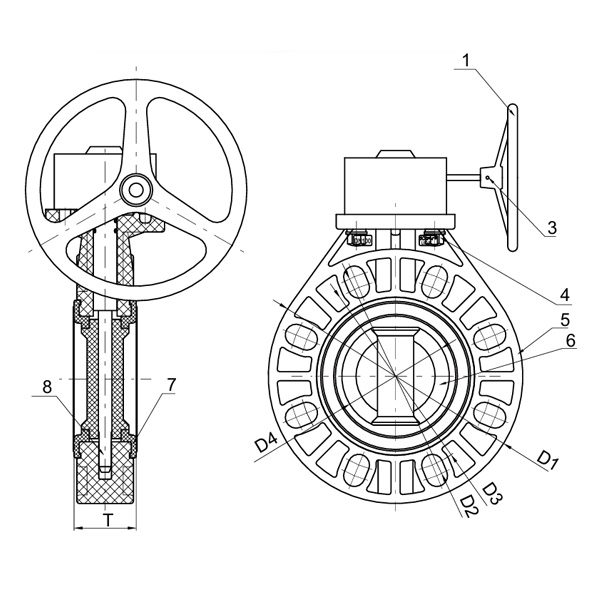

Tabella dei materiali delle parti

No. Nome Materialeeeee Qtà.
PVC-C PVC-U PVDF PPH FRPP
1 Ruota Materiale in lega 1
2 Ingranaggio a vite senza fine Materiale in lega 1
3 Perno Acciaio 1
4 Coppa delle noci FRPP PPH FRPP 4
5 Corpo PVC-C PVC-U PVDF PPH FRPP 1
6 Discooo PVC-C PVC-U PVDF PPH FRPP 1
7 Gomma di tenuta FPM EPDM FPM EPDM 1
8 Gambo Acciaio 1

No. Nome Materialeeeee Qtà.
PVC-C PVC-U PVDF PPH FRPP
1 Ruota materiale in ghisa/lega 1
2 Ingranaggio a vite senza fine materiale in ghisa/lega 1
3 Perno Acciaio 1
4 Gambo Acciaio 1
5 Corpo PVC-C PVC-U PVDF PPH FRPP 1
6 Discooo PVC-C PVC-U PVDF PPH FRPP 1
7 Gomma di tenuta FPM EPDM FPM EPDM 1
8 Coppa delle noci FRPP PVDF PPH FRPP 4

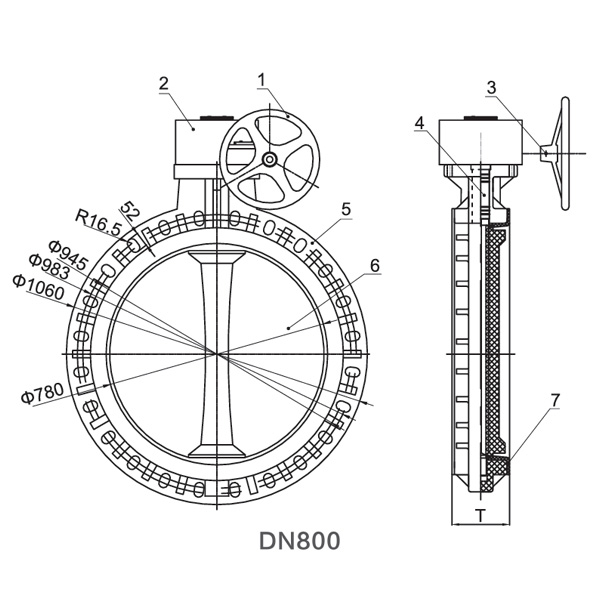

No. Nome Materialeeeee Qtà.
1 Ruota ghisa 1
2 Ingranaggio a vite senza fine ghisa 1
3 Perno Acciaio 1
4 Gambo Acciaio 1
5 Corpo FRPP 1
6 Discooo FRPP 1
7 Gomma di tenuta EPDM 1

Elenco dimensioni

Specifica D1(mm) D2(mm) D3(mm) D4(mm) T(millimetro) n-Φ(mm)
1½"(40) 148 96 110 41.5 39 4-Φ19*25
2"(50) 162 108 125 48.5 43 4-Φ19*26
2½"(65) 180 128 145 63 45 4-Φ19*26
3"(80) 196 148 160 75.5 45 8-Φ19*24
4"(100) 225 168 191 95 56.5 8-Φ19*29
5"(125) 255 200 216 120 65 8-Φ23*31
6"(150) 285 225 241 143.5 75 8-Φ23*31
8"(200) 340 280 299 195 85 8-Φ23*32
JIS:12-Φ23*27

Specifica D1(mm) D2(mm) D3(mm) D4(mm) T(millimetro) n-Φ(mm)
10"(250) 423 350 366 245.5 110 12-Φ23*32
12"(300) 495 400 436 291.5 115 12-Φ23*32
14"(350) 555 460 470 340 127 16-Φ22
12-Φ29
16"(400) 607 515 540 399 140 16-Φ23*45
18"(450) 645 565 583 446 150 20-Φ28,5
16-Φ34,5
20"(500) 708 615 640 494 150 20-Φ26*41
24"(600) 820 725 750 570 170 20-Φ35*47
