Pompa centrifuga di tipo diretto FV

Pompa centrifuga di tipo diretto FV

0086 180 6712 3173 Contattaci
PREV：Pompa centrifuga tipo FP Shaf
NEXT：Pompa centrifuga tipo FV Shaf
  • Descrizione
  • Informazioni aggiuntive
  • SPecifiche delle PomPe PVDF e FRPP

    la nostra fabbrica è sPecializzata nella Produzione di quattro serie (FV, FP, FVZ, FPZ) delle quattro serie (FV, FP, FVZ, FPZ) di PomPe centrifughe PVDF e FRPP e di PomPe autoadescanti. La pompa PVDF è adatta per acido forte, forte ossidante, alogeni, idrocarburi aromatici, mezzi chimici come grassi, solventi clorurati, temperatura pratica da -40 ° C a 140 ° C . La pompa FRPP è adatta comunemente per alcali forti, acidi e sali alcalini e loro derivati. Per l'azionamento della pompa secondaria, motore generale a risparmio energetico di tipo Y e la sua temperatura di funzionamento è compresa tra -40 ° C e 90 ° C. Viene fornito solo il motore antideflagrante con la richiesta conforme. Con requisiti speciali di flusso, sollevamento, velocità di rotazione e potenza, la nostra fabbrica può fornire un servizio tecnico per soddisfare le esigenze del cliente

    TIPO DI POMPA

    Grafico del flusso della pompa centrifuga/pompa autoadescante

    Manutenzione dell'installazione

    1. Dopo il trasporto a lunga distanza, la pompa deve essere controllata prima dell'installazione, se le parti della pompa sono intatte, gli elementi di fissaggio sono allentati e devono essere serrati nuovamente per verificare la concentricità dell'albero della pompa e dell'albero del motore . Se c'è qualche allentamento, deve essere corretto. La pompa deve essere controllata prima dell'installazione, soprattutto per i pezzi di ricambio; Il collegamento dell'albero e i blocchi devono essere regolati saldamente nella posizione corretta.
    2. Il corpo della pompa è interamente stampato ad iniezione di resina PVDF e FRPP, quindi le linee dei tubi di ingresso e uscita devono avere una struttura di supporto o di sospensione e non devono essere supportate solo dalle flange di giunzione. La tubazione di ingresso non deve avere più di 2 gomiti a 90°. La pompa centrifuga di tipo FP, FV dovrà essere installata all'estremità anteriore del tubo di aspirazione per garantire che la pompa sia riempita di liquido prima di avviare la pompa. L'ugello di aspirazione o la valvola di fondo dovranno essere installati con un filtro, oppure un filtro essere installato all'ingresso per evitare che gli articoli vari vengano risucchiati nella pompa e garantire che la pompa possa funzionare correttamente.
    3.Tutti i collegamenti devono essere serrati e senza perdite d'aria, altrimenti la pompa non funzionerà correttamente e non fornirà il flusso e il sollevamento previsti.

    Pompa centrifuga

    Disegno dettagliato del gruppo pompa centrifuga con collegamento diretto

    Tabella dei materiali delle parti
    NO. Nome Materiale
    1 Flangia di ingresso FRPP.PVDF
    2 Squillo EPDM.FPM
    3 Corpo pompa FRPP.PVDF
    4 Pellicola sigillante EPDM.FPM
    5 Squillo EPDM.FPM
    6 Copertura dell'acqua di raffreddamento Acciaio
    7 Borchia a doppia testa Acciaio, acciaio inossidabile
    8 Supporto FRPP
    9 Targhetta con data Alluminio
    10 La tenuta meccanica si muove Sì
    11 Raffredda il coperchio FRPP.PVDF
    12 Collegamento statico tenuta meccanica Sì
    13 Copertina FRPP.PVDF
    14 Squillo EPDM.FPM
    15 Albero della girante FRPP, Acciaio PVDF, Acciaio
    16 Corpo pompa pompa centrifuga FRPP.PVDF

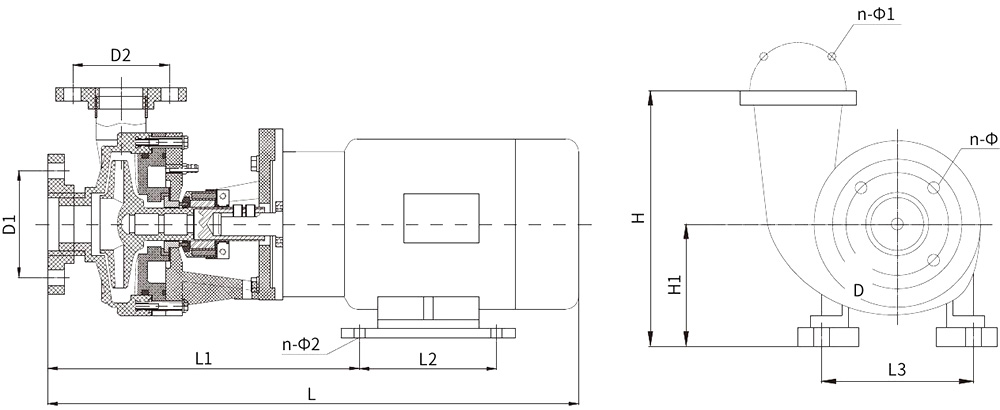

    Pompa centrifuga Fpv

    ELENCO DIMENSIONI                                                     UNITÀ: mm

    Tipo/Dimensione

    Dimensioni installate

    Flangia di importazione

    Flangia di esportazione

    L

    L1

    L2

    L3

    H

    H1

    n-Φ2

    D1

    n-Φ

    D2

    4—Φ2

    25F

    		p (D)-8

    400

    190

    145

    110

    210

    100

    4-12

    25

    Restringersi

    25

    Restringersi

    v

    32F

    		p (D)-11

    400

    190

    145

    110

    210

    100

    4-12

    32

    Restringersi

    25

    Restringersi

    v

    40F

    		p (D)-18

    500

    260

    145

    140

    270

    130

    4-12

    110

    8-18

    100

    4-18

    v

    50F

    		p (D)-20

    515

    255

    145

    140

    280

    120

    4-12

    125

    8-18

    110

    4-18

    v

    65F

    		p (D)-25

    650

    390

    140

    190

    300

    120

    4-12

    145

    8-18

    125

    4-18

    v

    80F

    		p (D)-30

    725

    415

    140

    216

    300

    130

    4-14

    160

    8-18

    145

    4-18

    v

    80F

    		p (D)-32

    725

    415

    140

    216

    300

    130

    4-14

    160

    8-18

    145

    4-18

    v

    100F

    		p (D)-20

    860

    510

    215

    250

    370

    170

    4-14

    180

    8-18

    160

    8-18

    v

    100F

    		p (D)-32

    860

    510

    215

    250

    370

    170

    4-14

    180

    8-18

    160

    8-18

    v

Guarda la panoramica
Pompa centrifuga di tipo diretto FV

Portare il tuo sogno nel mondo La qualità è vita

Siamo un'azienda leader in questo campo, forniamo soluzioni specifiche per ogni nostro cliente
Pompe centrifughe in plastica resistente alla corrosione sono pompe centrifughe realizzate con materiali resistenti alla corrosione e agli attacchi chimici. Queste pompe sono progettate specificatamente per l'uso in ambienti e processi difficili in cui le tradizionali pompe metalliche si deteriorerebbero o guasterebbero rapidamente.
Alcuni materiali comuni utilizzati per le pompe centrifughe in plastica resistente alla corrosione sono PVC (cloruro di polivinile), CPVC (cloruro di polivinile clorurato) e PVDF (fluoruro di polivinilidene). Questi materiali sono noti per la loro elevata resistenza agli agenti chimici, alla corrosione e alle alte temperature. Sono inoltre resistenti agli urti e all'abrasione, il che li rende ideali per l'uso in un'ampia gamma di applicazioni industriali e commerciali.
Le pompe centrifughe in plastica resistente alla corrosione sono spesso utilizzate in settori quali la lavorazione chimica, il trattamento delle acque e la produzione di energia, dove i fluidi e le sostanze chimiche pompate possono essere altamente corrosivi. Queste pompe possono essere utilizzate per pompare un'ampia gamma di liquidi, come acidi, alcali e solventi, nonché prodotti chimici aggressivi.
Alcuni altri vantaggi delle pompe centrifughe in plastica resistente alla corrosione includono la loro leggerezza, proprietà antiscintilla, elevata resistenza alla corrosione e bassi requisiti di manutenzione. Sono anche soluzioni economicamente vantaggiose rispetto alle tradizionali pompe in metallo.
Le pompe centrifughe in plastica resistente alla corrosione sono pompe centrifughe realizzate con materiali resistenti alla corrosione e agli attacchi chimici. Queste pompe sono progettate specificatamente per l'uso in ambienti e processi difficili in cui le tradizionali pompe metalliche si deteriorerebbero o guasterebbero rapidamente.
Alcuni materiali comuni utilizzati per le pompe centrifughe in plastica resistente alla corrosione sono PVC (cloruro di polivinile), CPVC (cloruro di polivinile clorurato) e PVDF (fluoruro di polivinilidene). Questi materiali sono noti per la loro elevata resistenza agli agenti chimici, alla corrosione e alle alte temperature. Sono inoltre resistenti agli urti e all'abrasione, il che li rende ideali per l'uso in un'ampia gamma di applicazioni industriali e commerciali.
Le pompe centrifughe in plastica resistente alla corrosione sono spesso utilizzate in settori quali la lavorazione chimica, il trattamento delle acque e la produzione di energia, dove i fluidi e le sostanze chimiche pompate possono essere altamente corrosivi. Queste pompe possono essere utilizzate per pompare un'ampia gamma di liquidi, come acidi, alcali e solventi, nonché prodotti chimici aggressivi.
Alcuni altri vantaggi delle pompe centrifughe in plastica resistente alla corrosione includono la loro leggerezza, proprietà antiscintilla, elevata resistenza alla corrosione e bassi requisiti di manutenzione. Sono anche soluzioni economicamente vantaggiose rispetto alle tradizionali pompe in metallo.
