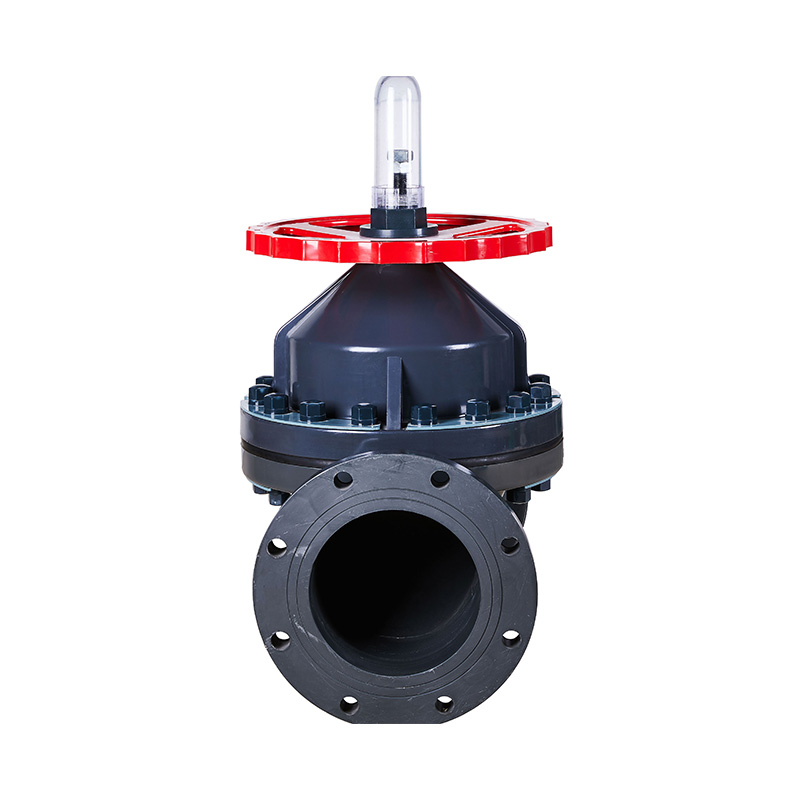

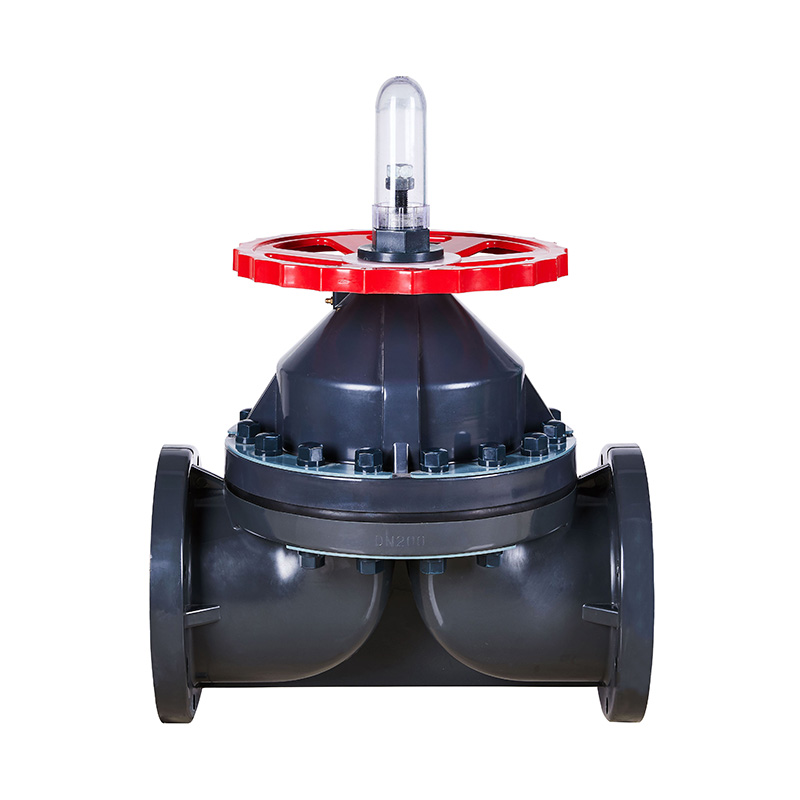

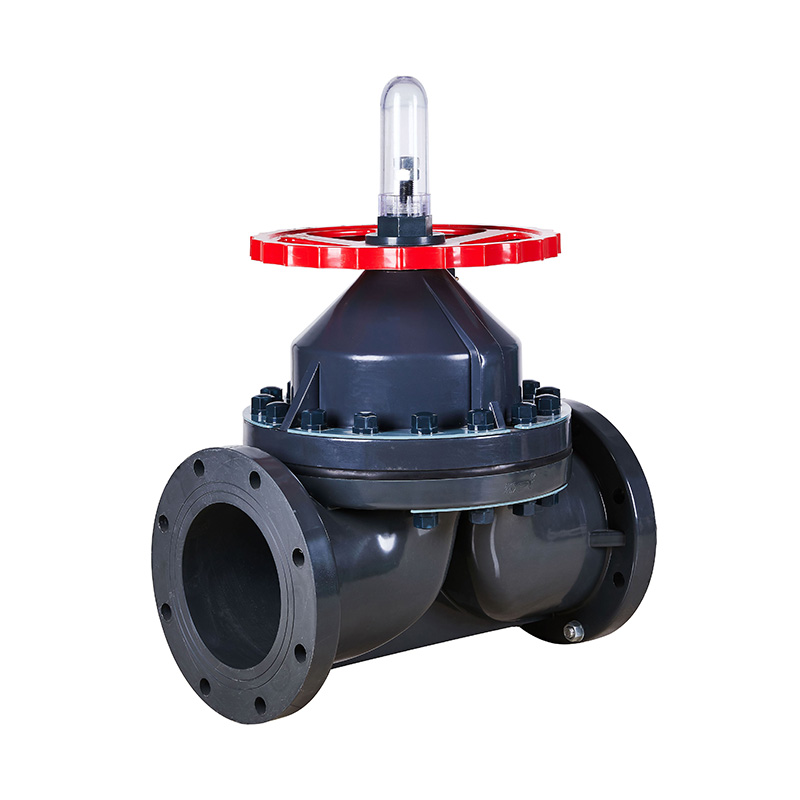

Valvola a membrana flangiata tipo A PVC-U G41F-10U DN15–300 1/2"-12" Standard ANSI

Vendita calda diretta in fabbrica DN15–DN300 Nuova valvola a diaframma flangiata in PVC-U per alte temperature per impianti chimici, ultimo design, standard ANSI
Applicazione: generale
Temperatura media: alta, media
Alimentazione: manuale
medie: acido
Dimensione porta: DN15–DN300
Struttura: diaframma
Nome del prodotto: valvola a membrana in PVC-U
Connessione: estremità flangiata
Certificato: ISO9001
Classe di pressione: 1,0 MPa (10 bar)
Tipo di valvola: 1 via
Guarnizione: EPDM F46
Tempi di consegna: 7 giorni
Quantità di ordine minimo: 1 pezzo

Caratteristiche strutturali del prodotto
1.Il diaframma di tenuta è realizzato in F46 o PFA, con una resistenza alla flessione di ≥120.000 cicli e una resistenza alla corrosione equivalente a F4.
2. la valvola adotta una struttura di sollevamento a vite, caratterizzata da bassa coppia operativa ed eccellente stabilità.

Elenco dei limiti di temperatura dell'app

Materialeee Temperatura media ℃ Materialeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

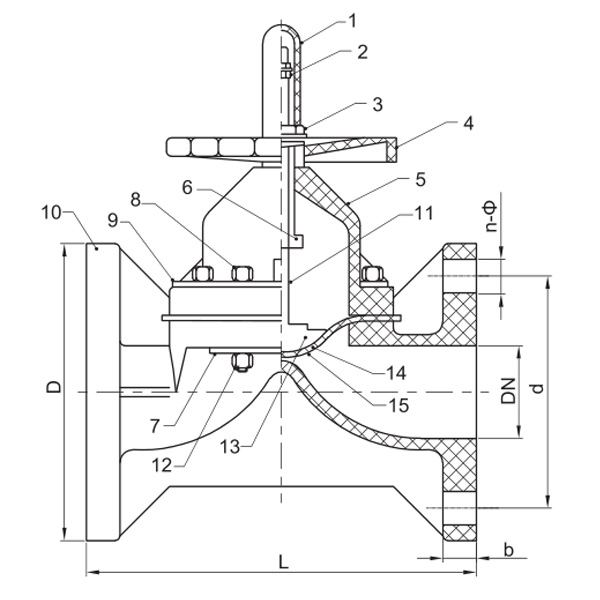

Tabella dei materiali delle parti
No. Nome Material Qtà.
1 Limite di copertura COME 1
2 Vite Acciaio 1
3 Dado di ritenzione 65Mn 1
4 Ruota FRPP,FRPP,FRPP,PPH,FRPP 1
5 Cofano PVC-C,PVC-U,PVDF,PVDF,FRPP 1
6 Noce Rame 1
7 Piastra Acciaio
8 Vite Acciaio
9 Piastra Acciaio
10 Corpo Acciaio
11 Gambo PVC-C,PVC-U,PVDF,PVDF,FRPP 1
12 Noce Cap PVC-C,PVC-U,PVDF,PPH,FRPP 1
13 Disco PVDF,Ferro 1
14 Flim EPDM 1
15 Diaframma F46/PFA/PTFE 1

Elenco dimensioni

Specifica d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
1/2"(15) 60 95 125 14 4-Φ16
3/4"(20) 70 115 135 18 4-Φ16
1"(25) 79 115 145 18 4-Φ16
1¼"(32) 89 135 160 18 4-Φ18
1½"(40) 98 145 180 20 4-Φ19
2"(50) 121 160 210 22 4-Φ19
2½"(65) 140 180 250 24 4-Φ19
3"(80) 152 195 300 24 8-Φ19
4"(100) 191 229 350 26 8-Φ19
5"(125) 216 250 400 30 8-Φ22
6"(150) 241 280 455 30 8-Φ23
8"(200) 299 343 570 40 8-Φ23
10"(250) 362 406 680 40 12-Φ23
