Valvola a diaframma di tipo flangiato PVC-U G41F-10U DN15–300 GB standard

Valvola a diaframma di tipo flangiato PVC-U G41F-10U DN15–300 GB standard

Vendita calda diretta in fabbrica DN15-DN300 ad alta temperatura, valvola a membrana in plastica flangiata in PVC-U di ultima progettazione per impianti chimici
Applicazione: generale
Temperatura del mezzo: temperatura elevata, temperatura media
Alimentazione: manuale
Mezzi: acido
Dimensioni delle porte: DN15-DN300
Struttura: diaframma
Nome prodotto: valvola a membrana in PVC-U
Connessione: estremità flangiate
Certificazione: ISO9001
Classe di pressione: 1,0 MPa（10 bar）
Tipo di valvola: 1 via
Guarnizione: EPDM F46
Tempi di consegna: 7 giorni
MOQ: 1 pezzo

Contattaci
PREV：Valvola a membrana flangiata tipo A PVC-U G41F-10U DN15–300 1/2"-12" Standard ANSI
AVANTI：Valvola a diaframma a flangia PVDF G41F-10F DN15-300 GB standard
Caratteristiche strutturali del prodotto
1. Il diaframma di tenuta è realizzato in F46 o PFA, il numero di pieghe è ≥120000 volte e la resistenza alla corrosione è equivalente a F4.
2. Adottando la struttura di sollevamento a vite, la forza di apertura e chiusura è enorme e la stabilità è buona.

Elenco dei limiti di temperatura dell'app

Materialeee Temperatura media ℃ Materialeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

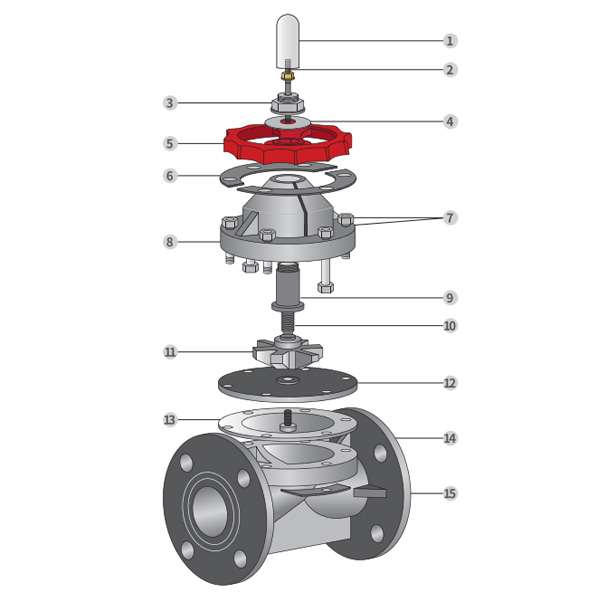

Disegno dettagliato del gruppo valvola a membrana
No. Nome Material
1 limite di copertura COME
2 Stallone Acciaio, acciaio inossidabile
3 Dado di ritenzione FRPP
4 Rondella FRPP
5 Ruota Materiale in lega
6 Piastra Acciaio, acciaio inossidabile
7 Prigioniero e dado a doppia testa Acciaio, acciaio inossidabile
8 Cofano FRPP,PVDF,PVCCC,PVC-U,PPH
9 Dado del giogo Acciaio, Rame Acciaio Ht300
10 Gambo Acciaio, acciaio inossidabile
11 Piastra della valvola ghisa, FRPP, PVDF, PVC-U, PVC-C, PPH,
Acciaio, acciaio inossidabile、C.1.FRP
12 Flim EPDM,FPM
13 Diaframma F46.PFA.PTFE
14 Corpo FRPP,PVDF,PVCCC,PVC-U,PPH
15 Piastra Acciaio, acciaio inossidabile

Elenco della pressione di esercizio e della temperatura di esercizio

Calibro/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Elenco dimensioni

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
