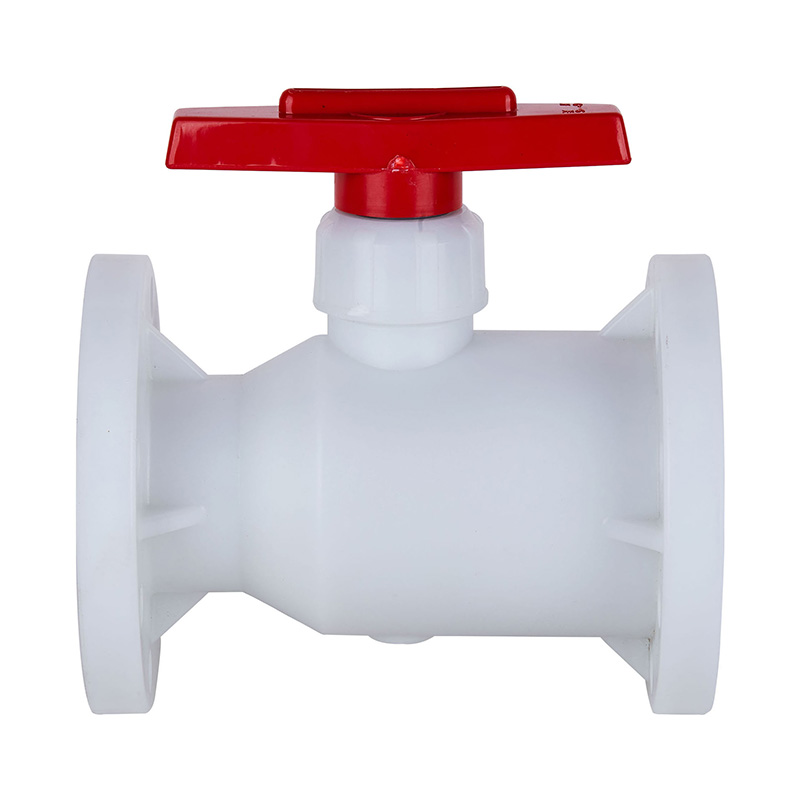

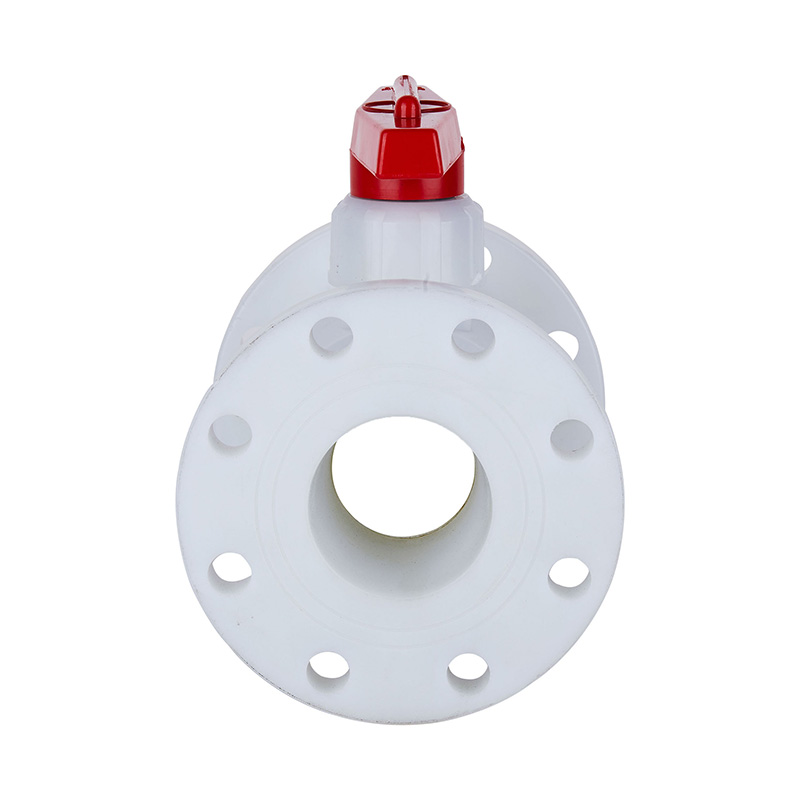

Valvola a sfera flangiata FRPP Q41F-10S DN15-300 GB standard

Valvola a sfera fissa con flangia in plastica ad alta temperatura di tipo dritto FRPP / Rpp con forma corporea DN15-DN100 per uso industriale dell'acqua
Modello n.: Q41F-10S
Materiale: plastica
Forma di connessione: flangia
Modalità di guida: manuale
Pressione nominale: 10 kg
Canale: tipo diretto
Struttura: valvola a sfera fissa
Funzione: valvola di bypass
Temperatura: alta temperatura
Applicazione: uso industriale, uso industriale dell'acqua
Specifica: DN15-DN100
Origine: Ningbo, Zhejiang
Codice HS: 8481804090

Classe di pressione: 1,0 MPa (10 bar)

Caratteristiche strutturali del prodotto

1. la valvola a sfera della serie in plastica di ingegneria adotta FRPP, PVDF, PVC-C, PVC-U, PPH ecc. La plastica termoplastica resistente alla corrosione che si forma in un unico stampaggio a iniezione e ha una forte capacità di resistere alla corrosione.
2. Guarnizione affidabile, piccola coppia di apertura e chiusura Coppia di apertura e chiusura.
3.Piccola resistenza ai fluidi, apertura/chiusura rapida.
4.Struttura semplice, bell'aspetto.

Elenco dei limiti di temperatura dell'app

Materialeee Temperatura media ℃ Materialeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

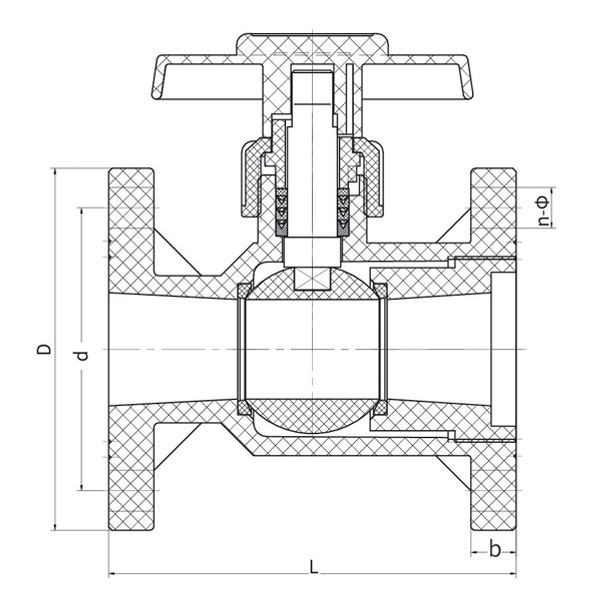

Disegno dettagliato del gruppo valvola a sfera a forma corporea

Tabella dei materiali delle parti

No. Nome Material
1 Maniglia Materiale in lega
2 Dado di ritenzione FRPP、PVDF、PVC-U、PVC-C、PPH
3 Anello di localizzazione FRPP、PVDF、PVC-U、PVC-C、PPH
4 Gambo FRPP、PVDF、PVC-U、PVC-C、PPH
5 Gambo seal PTFE
6 Palla sigillata PTFE
7 Sede della guarnizione FRPP、PVDF、PVC-U、PVC-C、PPH
8 Palla FRPP、PVDF、PVC-U、PVC-C、PPH
9 Corpo FRPP、PVDF、PVC-U、PVC-C、PPH
Elenco dimensioni

DN(mm) D d L b n-φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-p18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18.5X20 8-Φ19 8-Φ18.5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18.5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
