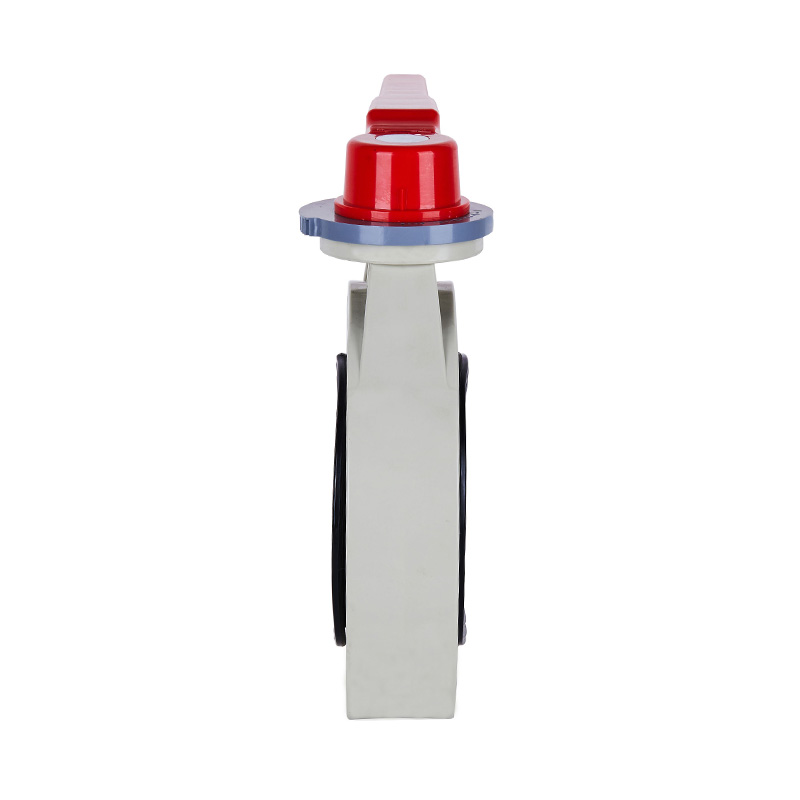

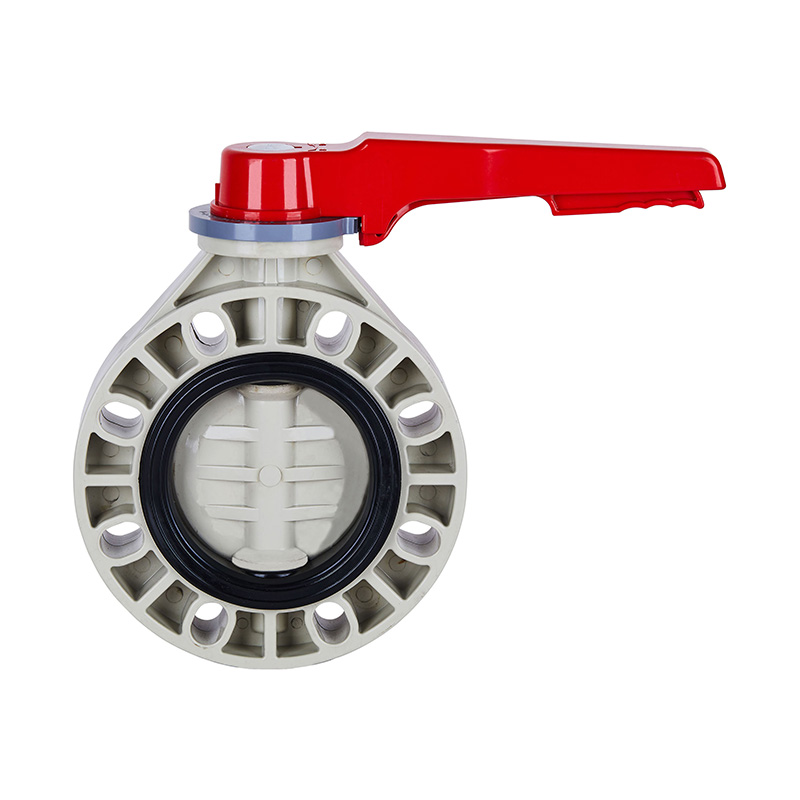

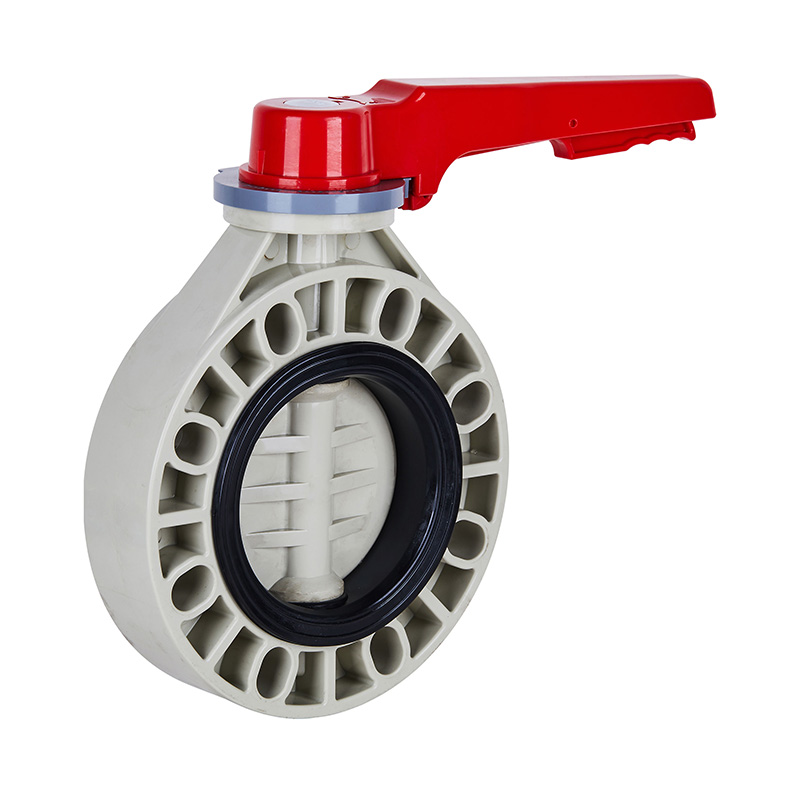

PPH D71X-10S Maniglia valvola a farfalla DN15-200 GB standard

Valvola a farfalla con volantino PPH guarnizione centrale manuale guarnizione morbida DN15-200 valvola con maniglia a leva in plastica industriale e domestica
Modalità di guida: manuale
Forma di connessione: wafer
Struttura: tenuta centrale
Tipo di sigillo: sigillato forzato
Stelo della valvola: ordinario
Classe di pressione: 1,0 MPa (10 bar)
Temperatura di funzionamento: -20~110°C
Materiale della superficie della guarnizione: sigillatura morbida
Applicazione: uso industriale, uso industriale dell'acqua
Stelo della valvola: acciaio, acciaio inossidabile
Marchio: KXPV
Specifiche: DN15-200
Origine: Ningbo, Zhejiang

Caratteristiche strutturali del prodotto
1. La valvola è piccola e leggera, facile da smontare e riparare e può essere installata in qualsiasi posizione.
2. La struttura è semplice e compatta, la coppia operativa è ridotta e la rotazione di 90° si apre rapidamente.
3. Le caratteristiche del flusso tendono ad essere diritte e le prestazioni di regolazione sono buone.
Elenco dei limiti di temperatura dell'app

Materialeeee temperatura media ℃ Materialeeee temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

Tabella dei materiali delle parti

No.

Nome

Materialeeee

1

Testa della maniglia

Materiale in lega

2

Dado esagonale

Acciaio, acciaio inossidabile

3

Maniglia

Materiale in lega

4

Gambo

Acciaio, acciaio inossidabile

5

Primavera

Acciaio

6

Regolare la piastra di posizionamento

Materiale in lega

7

Perno

Acciaio

8

Asta di posizionamento

Materiale in lega

9

Corpo

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Gomma di tenuta

EPDM,FPM

11

Discoo

FRPP,PVDF,PVC-C,PVC-U,PPH

Disegno dettagliato del gruppo valvola a farfalla della maniglia

Tabella dei materiali delle parti

NO.

Nome delle parti

Material

Qtà.

1

Maniglia

Materiale in lega

1

2

Asta di posizionamento

Materiale in lega

1

3

Piastra di posizionamento

Materiale in lega

1

4

Coppa delle noci

FRPP

4

5

Corpo

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Gomma di tenuta

EPDM, FPM

1

8

Gambo

Acciaio, acciaio inossidabile

1

9

Perno

Materiale in lega

1

Elenco dimensioni

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
