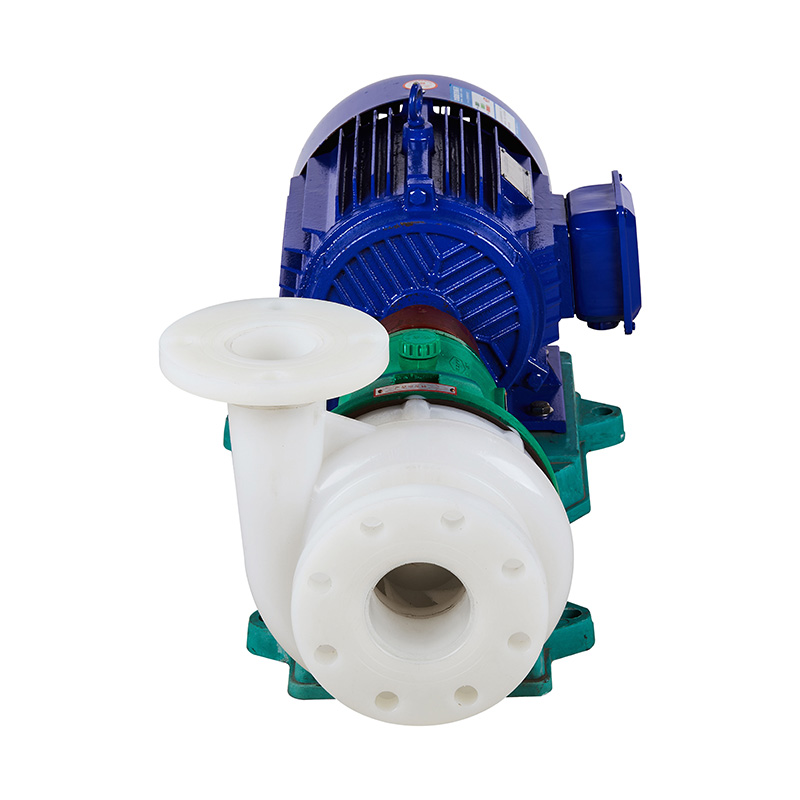

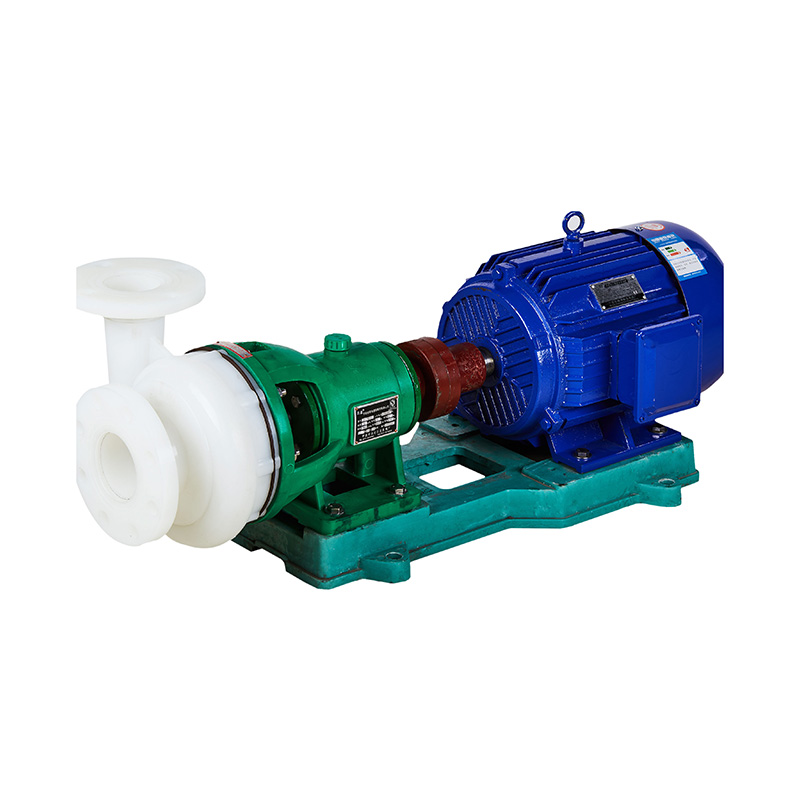

Pompa centrifuga tipo albero FV

Pompa centrifuga tipo albero FV

Tipo di connessione diretta resistente alla corrosione Pompa centrifuga in plastica resistente alla corrosione serie FV

Marca: KXPV

Luogo di origine: Zhejiang, Cina

Applicazione: trattamento delle acque reflue, chimica

Pressione: personalizzata, alta pressione

Struttura: pompa centrifuga di tipo diretto

Dimensione presa: personalizzata

Potenza: elettrica

Nome del prodotto: pompa centrifuga

Tipo: Diretto

Dimensioni: 25FV-8D (0,55KW) --- 100FV-32D (15kw)

Tempi di consegna: 7 giorni

MOQ: 1 pezzo

Utilizzo: industria

Capacità di fornitura: 10000 pezzi/pezzi al mese

Specifiche delle pompe PVDF e FRPP

La nostra fabbrica è specializzata nella produzione di quattro serie (FV, FP, FVZ, FPZ) delle quattro serie (FV, FP, FVZ, FPZ) di pompe centrifughe in PVDF e FRPP e della pompa autoadescante. La pompa PVDF è adatta per acido forte, forte ossidante, alogeno, idrocarburi aromatici, mezzi chimici come grasso, solventi clorurati, temperatura pratica da -40°C a 140°C. La pompa FRPP è adatta
per alcali forti, acidi e sali alcalini e suoi derivati ​​comunemente. Per l'azionamento della pompa secondaria, motore generale a risparmio energetico di tipo Y, e la sua temperatura di esercizio è -40 ° C - 90 ° C. Il motore antideflagrante viene fornito solo con requisiti conformi. Con requisiti speciali per flusso, sollevamento, velocità di rotazione e potenza, la nostra fabbrica è in grado di fornire un servizio tecnico per soddisfare le esigenze del cliente.

PREV：Pompa centrifuga di tipo diretto FP
NEXT：Pompa centrifuga di tipo diretto FV 0086 180 6712 3173 Contattaci
  • Descrizione
  • Informazioni aggiuntive
  • Specifiche delle pompe PVDF e FRPP

    la nostra fabbrica è specializzata nella produzione di quattro serie (FV, FP, FVZ, FPZ) delle quattro serie (FV, FP, FVZ, FPZ) di pompe centrifughe in PVDF e FRPP e della pompa autoadescante. La pompa PVDF è adatta per acido forte, forte ossidante, alogeno, idrocarburi aromatici, mezzi chimici come grasso, solventi clorurati, temperatura pratica da -40 ° C a 140 ° C. La pompa FRPP è adatta per alcali forti, acidi e sali alcalini e suoi derivati ​​comunemente. Per l'azionamento della pompa secondaria, motore generale a risparmio energetico di tipo Y, e la sua temperatura di esercizio è -40 ° C - 90 ° C. Il motore antideflagrante è fornito solo con la richiesta. Con requisiti speciali per flusso, sollevamento, velocità di rotazione e potenza, la nostra fabbrica è in grado di fornire un servizio tecnico per soddisfare le esigenze del cliente

    TIPO DI POMPA

    Diagramma di flusso della pompa centrifuga/pompa autoadescante

    Manutenzione dell'installazione

    1. Dopo il trasporto a lunga distanza, la pompa deve essere controllata prima dell'installazione, se le parti della pompa sono intatte, i dispositivi di fissaggio sono allentati e devono essere serrati nuovamente per verificare la concentricità dell'albero dell'albero della pompa e dell'albero motore . Se c'è qualche allentamento, dovrebbe essere corretto. La pompa dovrebbe essere controllata prima dell'installazione, specialmente per i pezzi di ricambio; il collegamento dell'albero e i blocchi devono essere regolati saldamente nella posizione corretta.
    2. Il corpo della pompa è tutto stampaggio ad iniezione di resina PVDF e FRPP, quindi le linee dei tubi di ingresso e uscita dovrebbero avere una struttura di supporto o sospensione, non dovrebbero essere supportate solo dalle flange del giunto. La tubazione di ingresso non deve avere più di 2 pezzi di gomito a 90°. La pompa centrifuga di tipo FP, FV deve essere installata all'estremità anteriore del tubo di aspirazione per garantire che la pompa sia piena di liquido prima di avviare la pompa. L'ugello di aspirazione o la valvola di fondo devono essere installati con un filtro, oppure un filtro deve essere essere installato all'ingresso per evitare che gli elementi vari vengano aspirati nella pompa e garantire che la pompa possa funzionare correttamente.
    3.Tutti i collegamenti devono essere stretti e senza perdite d'aria, altrimenti la pompa non funzionerà correttamente e fornirà il flusso e l'alzata previsti.

    Pompa centrifuga

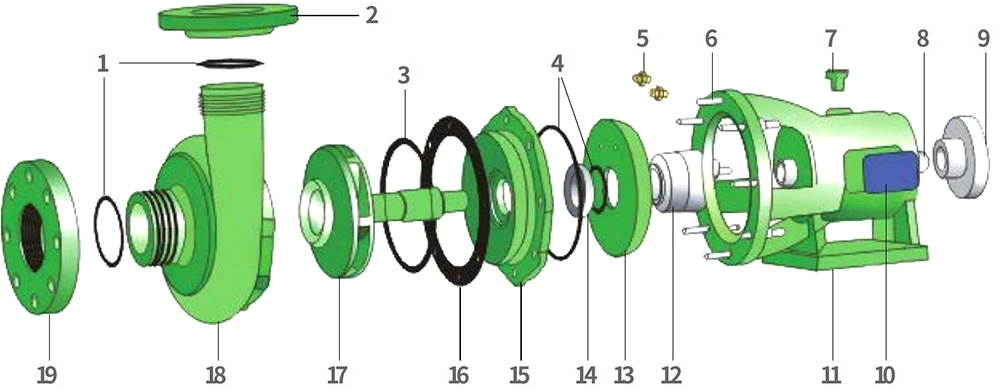

    Tipo di collegamento dell'albero Disegno di dettaglio dell'assieme della pompa centrifuga

    Tabella dei materiali delle parti

    No.

    Nome

    Materiale

    1

    Squillo

    EPDM, FPM

    2

    Corpo pompa

    FRPP, PVDF

    3

    Squillo

    EPDM, FPM

    4

    Squillo

    EPDM, FPM

    5

    Copertura dell'acqua di raffreddamento

    Acciaio

    6

    Borchia a doppia testa

    Acciaio, acciaio inossidabile

    7

    Tappo foro olio

    FRPP

    8

    Asse portante

    Acciaio

    9

    Accoppiamento

    Ghisa

    10

    Datario

    Alluminio

    11

    Suppone

    FRPP/ghisa PVDF/ghisa

    12

    La tenuta meccanica si muove

    Sic

    13

    Raffreddare il coperchio

    FRPP

    14

    Collegamento statico della tenuta meccanica

    Sic

    15

    Coperchio

    FRPP, PVDF

    16

    Sigilla la pellicola

    EPDM, FPM

    17

    Girante

    FRPP/  Acciaio PVDF  Acciaio

    18

    Corpo pompa

    FRPP, PVDF

    19

    Corpo pompa

    FRPP, PVDF

    Pompa centrifuga Fpv

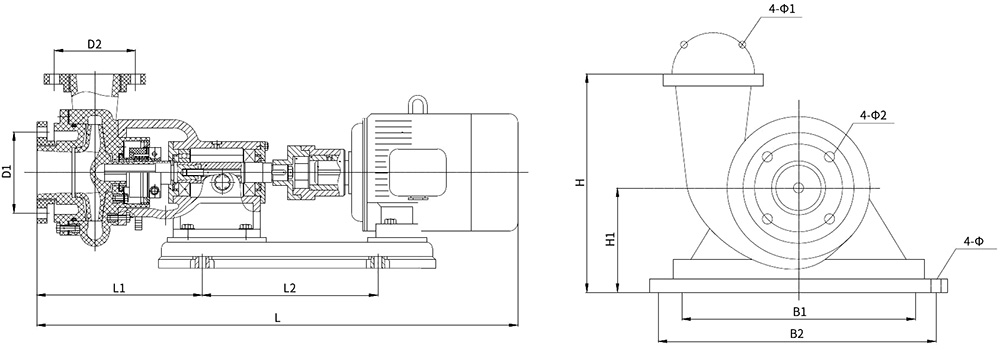

    ELENCO DIMENSIONI                                                     UNITÀ：mm

    Tipo/
    Dimensione


    Dimensioni installate


    Flangia di ingresso


    Corpo pompa

    L

    L1

    L2

    B1

    B2

    H

    H1

    4-Φ

    D1

    n-Φ2

    D2

    n-Φ1

    40F

    		p (D)-25

    830

    		185

    415

    245

    340

    310

    170

    4-16

    110

    4-18

    100

    4-18

    v

    50F

    		p (D)-28

    840

    300

    430

    250

    340

    322

    170

    4-16

    125

    4-18

    110

    4-18

    v

    65F

    		p (D)-26

    850

    295

    430

    250

    		340

    345

    182

    4-16

    145

    4-18

    125

    4-18

    v

    80F

    		p (D)-30

    960

    330

    430

    250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    v

    80F

    		p (D)-32

    960

    330

    		430 250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    v

    100F

    		p (D)-20

    1140

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    v

    100F

    		p (D)-32 1200

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    v
