Caratteristiche della struttura del prodotto
1. Struttura ragionevole, tenuta affidabile, prestazioni eccellenti, bel design.
2. Resistenza all'abrasione, resistenza alla corrosione, prestazioni antiabrasione e lunga durata.
3. Il materiale, la flangia e la dimensione della guarnizione possono essere selezionati in base alle condizioni o agli utenti effettivi e soddisfare tutti i tipi di esigenze ingegneristiche.
Caratteristiche della struttura del prodotto
1. Struttura ragionevole, tenuta affidabile, prestazioni eccellenti, bel design.
2. Resistenza all'abrasione, resistenza alla corrosione, prestazioni antiabrasione e lunga durata.
3. Il materiale, la flangia e la dimensione della guarnizione possono essere selezionati in base alle condizioni o agli utenti effettivi e soddisfare tutti i tipi di esigenze ingegneristiche.

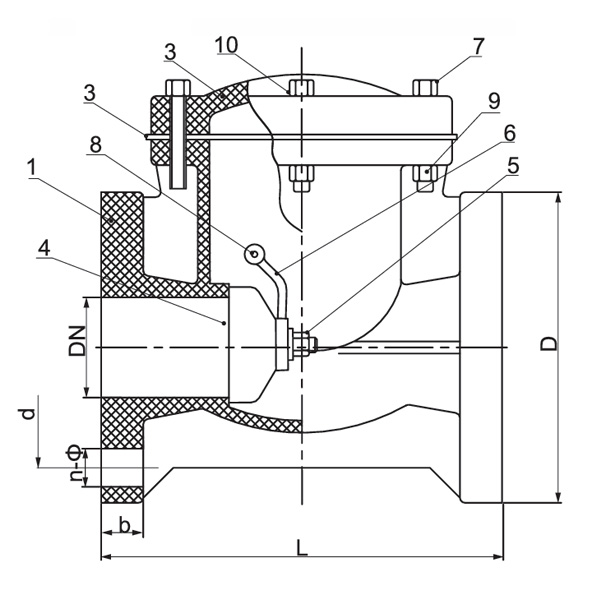

| Elenco dei materiali delle parti |
| No. | Nome | Materiale |
| 1 | Dado cieco | FRPP |
| 2 | Dadi esagonali | Acciaio |
| 3 | Abbastanza | Acciaio |
| 4 | Cofano | FRPP, PVDF, CPVC, UPVC, PPH |
| 5 | Borchia a doppia testa | Acciaio |
| 6 | Rondella di gomma | EPDM.FPM |
| 7 | Filtro | FRPP, PVDF, CPVC, UPVC, PPH |
| 8 | Dadi esagonali | Acciaio |
| 9 | Dado cieco | FRPP |
| 10 | Corpo | FRPP, PVDF, CPVC, UPVC, PPH |
| Elenco delle dimensioni |
| DN (millimetro) Diametro nominale | Dimensioni tipo flangia (mm) | Dimensioni del tipo a vite | DN (millimetro) Diametro nominale | Riceve inserisce la dimensione del tipo | pressione di esercizio (Mpa) | ||||
| D2 | D1 | l | T | n-Φ | l | l | |||
| 25(1") | 115 | 85 | 160 | 16 | 4-14 | 189 | 32 | 189 | 0.6 |
| 32(1-1/4") | 140 | 100 | 180 | 17 | 4-18 | 210 | 40 | 210 | 0.6 |
| 40(1-1/2") | 150 | 110 | 200 | 18 | 4-18 | 238 | 50 | 238 | 0.6 |
| 50(2") | 165 | 125 | 230 | 20 | 4-18 | 280 | 63 | 280 | 0.6 |
| 65(2-1/2") | 185 | 145 | 290 | 22 | 4-18 | 301 | 75 | 301 | 0.6 |
| 80(3") | 200 | 160 | 310 | 25 | 8-18 | 371 | 90 | 371 | 0.6 |
| 100 (4") | 220 | 180 | 350 | 25 | 8-18 | 504 | 110 | 504 | 0.6 |
| 125(5") | 250 | 210 | 400 | 30 | 8-18 |
|
|
| 0.5 |
| 150(6") | 285 | 240 | 480 | 30 | 8-23 |
|
|
| 0.4 |
| 200(8") | 340 | 295 | 500 | 35 | 8-23 |
|
|
| 0.4 |
| 250(10") | 390 | 350 | 585 | 38 | 12-23 |
|
|
| 0.4 |
