Flangia rivestita in plastica rinforzata con fibra di vetro FRP/PVC-C, FRP/PVC-U
Flangia rivestita in plastica rinforzata con fibra di vetro FRP/PVC-C, FRP/PVC-U
| Elenco dei limiti di temperatura dell'app |
| Materialee | Temperatura media ℃ | Materialee | Temperatura media ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~ 110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Caratteristiche strutturali del prodotto |
1. Leggero e ad alta resistenza
La densità relativa è compresa tra 1,5 e 2,0, solo da 1/4 a 1/5 di quella dell'acciaio al carbonio, tuttavia la sua resistenza alla trazione si avvicina o addirittura supera quella dell'acciaio al carbonio e la sua resistenza specifica è paragonabile a quella dell'acciaio legato di alta qualità.
2. Eccellente resistenza alla corrosione
Il FRP è un eccellente materiale resistente alla corrosione, offrendo un'eccellente resistenza all'aria, all'acqua, a moderate concentrazioni di acidi, alcali, sali e vari oli e solventi.
3. Eccellenti proprietà elettriche
FRP è un eccellente materiale isolante utilizzato negli isolanti. Mantiene buone proprietà dielettriche anche alle alte frequenze ed ha un'ottima trasmittanza alle microonde.
4. Eccellenti proprietà termiche
L'FRP ha una bassa conduttività termica ed è La conduttività termica è di 1,25-1,67 kJ/s, solo 1/100-1/1000 di quella del metallo, rendendolo un eccellente materiale isolante termico.
5. Designabilità eccellente
Progettazione flessibile di vari prodotti strutturali per soddisfare requisiti applicativi specifici, garantendo un'eccellente integrità del prodotto e consentendo la selezione dei materiali per soddisfare i requisiti prestazionali del prodotto.
6. Eccellente producibilità
La tecnologia di stampaggio flessibile può essere selezionata in base alla forma del prodotto, ai requisiti tecnici, all'applicazione e alla quantità. Il processo è semplice, consente lo stampaggio in un'unica fase e offre eccellenti vantaggi economici. Ciò è particolarmente vantaggioso per prodotti complessi, impegnativi e a basso volume, evidenziandone la lavorabilità superiore.

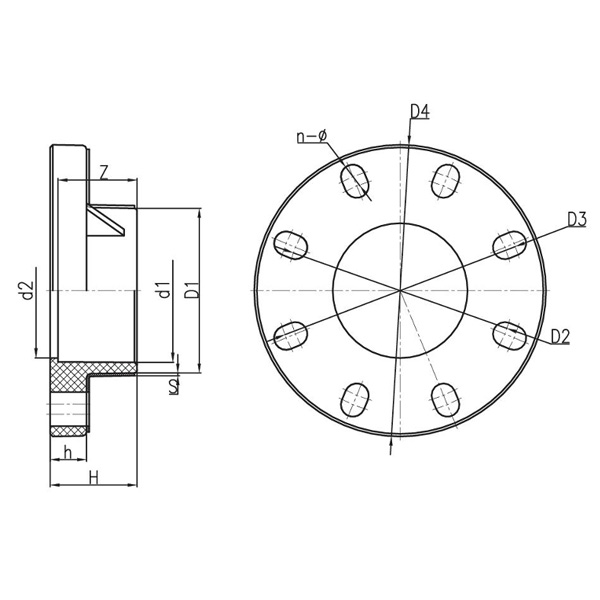

| Flangia composita |
| DN | D1 | D2 | D3 | D4 | d1 | d2 | H | h | Z | S | n- Φ | ||||||||||||||||||||||||||||||||||||||||||||
| 0,6MPa | 1,0MPa | 1,6MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | 65 | 70 | 95 | 20 | 17 | 20 | 14 | 16 | 12 | 14 | 16 | 4-Φ15X20 | ||||||||||||||||||||||||||||||||||||||||||
| 20 | 36 | 70 | 75 | 105 | 25 | 22 | 23 | 16 | 19 | 12 | 14 | 16 | 4-Φ15X18 | ||||||||||||||||||||||||||||||||||||||||||
| 25 | 46 | 79 | 90 | 120 | 32 | 28 | 27 | 16 | 22 | 12 | 14 | 18 | 4-Φ16X22 | ||||||||||||||||||||||||||||||||||||||||||
| 32 | 53 | 89 | 100 | 140 | 40 | 36 | 31 | 17 | 26 | 12 | 16 | 18 | 4-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 40 | 64 | 98 | 110 | 150 | 50 | 45 | 36 | 19 | 31 | 12 | 18 | 20 | 4-Φ18X25 | ||||||||||||||||||||||||||||||||||||||||||
| 50 | 77 | 120 | 125 | 165 | 63 | 58 | 43 | 21 | 38 | 15 | 18 | 20 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 65 | 92 | 140 | 145 | 185 | 75 | 69 | 50 | 22 | 44 | 18 | 20 | 25 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 80 | 108 | 150 | 160 | 200 | 90 | 84 | 57 | 25 | 51 | 18 | 20 | 25 | 8-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 100 | 131 | 175 | 190.5 | 225 | 110 | 104 | 67 | 28 | 61 | 18 | 20 | 25 | 8-Φ18X26 | ||||||||||||||||||||||||||||||||||||||||||
| 125 | 160 | 210 | 216 | 250 | 140 | 134 | 82 | 30 | 76 | 18 | 25 | 30 | 8-Φ20X22 | ||||||||||||||||||||||||||||||||||||||||||
| 150 | 180 | 240 | 242 | 280 | 160 | 154 | 92 | 30 | 86 | 18 | 25 | 30 | 8-Φ23X24 | ||||||||||||||||||||||||||||||||||||||||||
| 200(PN10) | 253 | 290 | 295 | 338 | 225 | 219 | 125 | 35 | 119 | 20 | 30 | 35 | 8-Φ23X27 | ||||||||||||||||||||||||||||||||||||||||||
| 200(PN16) | 249 | — | 295 | 340 | 225 | 219 | 125 | 28 | 119 | 20 | 30 | 35 | 12-Φ23 | ||||||||||||||||||||||||||||||||||||||||||
| 250 | 310 | 350 | 362 | 406 | 280 | 254 | 153 | 30 | 146 | 25 | 35 | 40 | 12-Φ25X31 | ||||||||||||||||||||||||||||||||||||||||||
| 300 | 348 | 400 | 432 | 483 | 315 | 300 | 174 | 30 | 164 | 25 | 35 | 45 | 12-Φ25X41 | ||||||||||||||||||||||||||||||||||||||||||
| 350 | 393 | 460 | 470 | 520 | 355 | 348 | 197 | 35 | 184 | 30 | 40 | 50 | 16-Φ22X27 | ||||||||||||||||||||||||||||||||||||||||||
| 400 | 440 | 515 | 525 | 580 | 400 | 390 | 218 | 35 | 206 | 30 | 40 | 60 | 16-Φ26X31 | ||||||||||||||||||||||||||||||||||||||||||
| 450 | 494 | 561 | 589 | 640 | 450 | 430 | 243 | 40 | 231 | 35 | 45 | 65 | 20-Φ26X36 | ||||||||||||||||||||||||||||||||||||||||||
| 500 | 548 | 620 | 650 | 715 | 500 | 480 | 271 | 40 | 256 | 35 | 50 | 70 | 20-Φ26X41 | ||||||||||||||||||||||||||||||||||||||||||
| 600 | 692 | 725 | 780 | 840 | 630 | 571 | 506 | 42 | 321 | 40 | 55 | 75 | 20-Φ30X58 | ||||||||||||||||||||||||||||||||||||||||||
