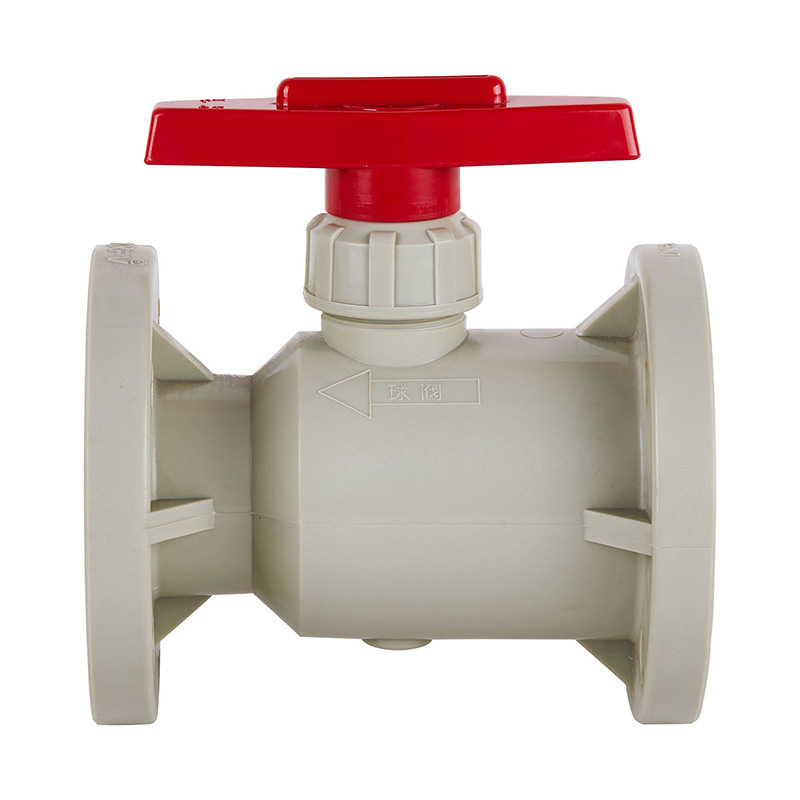

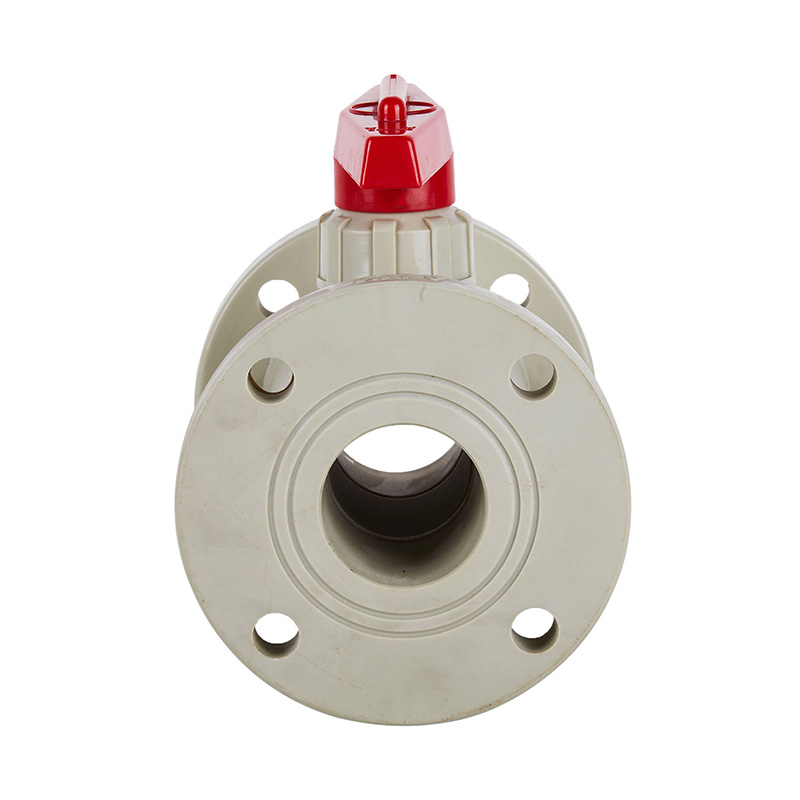

Valvola a sfera flangiata PPH Q41F-10S DN20-100 20A-100A JIS standard

Fornitura del produttore Valvola a sfera flangiata PPH ad alta pressione, valvola industriale in plastica Mini 4 pollici 10 kg DN20-100 personalizzata, standard JIS
Modello: Q41F-10S
Materiale: plastica
Tipo di connessione: flangiata
Modalità di alimentazione: manuale
Pressione nominale: 10 kg
Passaggio: diretto
Struttura: valvola a sfera fissa
Funzione: valvola di bypass
Temperatura: alta temperatura
Applicazione: uso industriale, uso nell'industria idrica
Dimensioni: DN20-100
Norma: ANSI
Origine: Zhejiang, Ningbo
Codice HS: 8481804090
Quantità minima ordinabile: 2 pezzi

Classe di pressione: 1,0 MPa (10 bar)

Caratteristiche strutturali del prodotto

1. le valvole a sfera della serie inn plastica tecnica sono realizzate con materiali termoplastici resistenti alla corrosione come FRPP, PVDF, PVC-C, PVC-U e PPH, formati mediante stampaggio a iniezione una tantum, fornendo una forte resistenza alla corrosione.
2. Sigillatura affidabile con bassa coppia operativa.
3. Bassa resistenza ai fluidi e apertura e chiusura rapide.
4.Struttura semplice con un aspetto attraente.

Elenco dei limiti di temperatura dell'app

Materialeee Temperatura media ℃ Materialeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

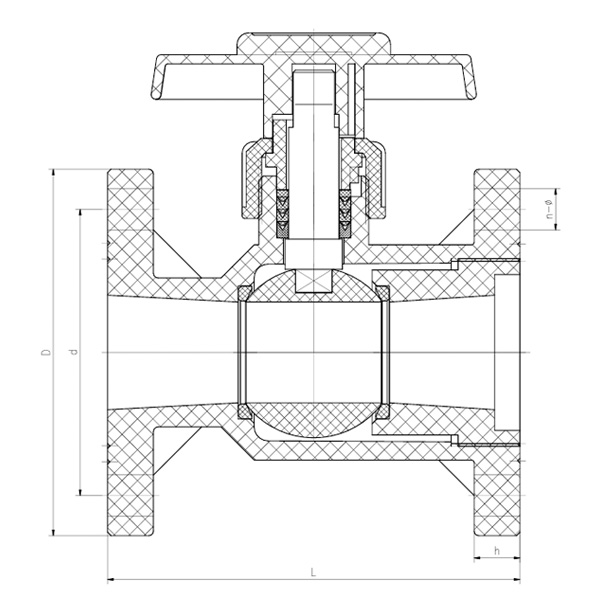

Disegno dettagliato del gruppo valvola a sfera a forma corporea

Tabella dei materiali delle parti

No. Nome Material
1 Maniglia Materiale in lega
2 Dado di ritenzione FRPP、PVDF、PVC-U、PVC-C、PPH
3 Anello di localizzazione FRPP、PVDF、PVC-U、PVC-C、PPH
4 Gambo FRPP、PVDF、PVC-U、PVC-C、PPH
5 Gambo seal PTFE
6 Palla sigillata PTFE
7 Sede della guarnizione FRPP、PVDF、PVC-U、PVC-C、PPH
8 Palla FRPP、PVDF、PVC-U、PVC-C、PPH
9 Corpo FRPP、PVDF、PVC-U、PVC-C、PPH
Elenco dimensioni

DN (mm) D d L h n Ø
20(3/4") 105 75 120 17 4 15
25(1") 120 90 130 16 4 19
32(1 1/4") 135 100 145 18 4 19
40(1 1/2") 145 105 168 20 4 19
50(2") 160 120 180 20 4 19
65(2 1/2") 180 140 225 22 4 19
80(3") 195 150 260 25 4 19
100(4") 215 175 280 25 8 19
