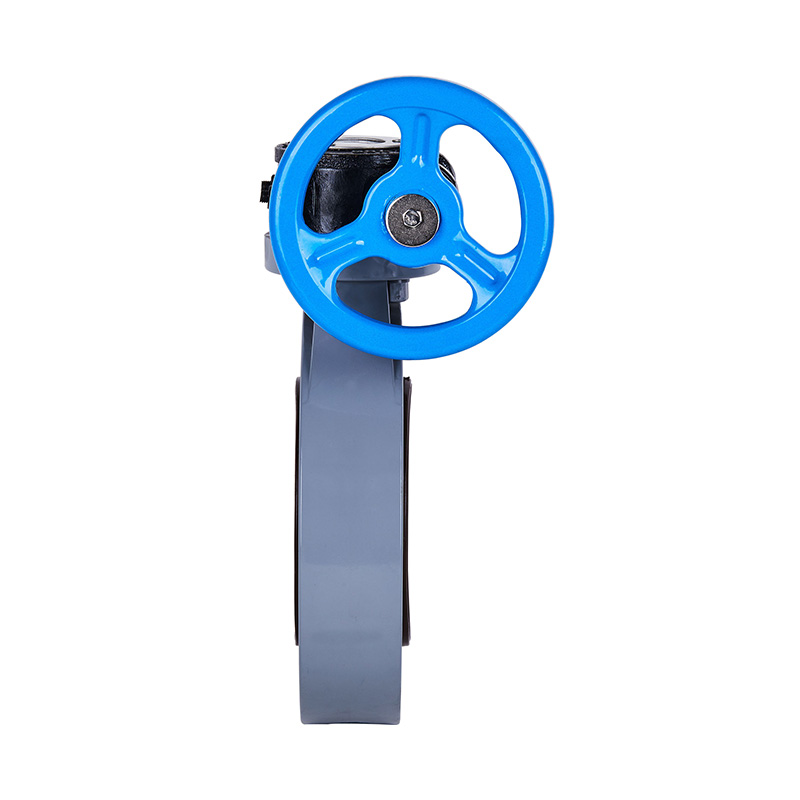

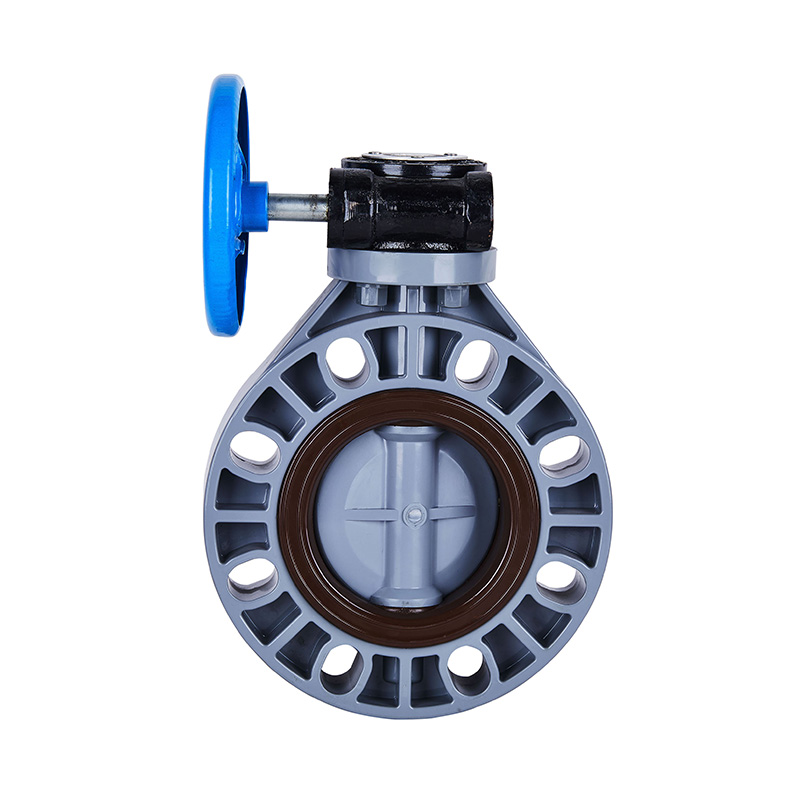

Valvola a farfalla con ingranaggio a vite senza fine PVC-C D371X-10V DN32-1000 GB Standard

Nuovo albero leggero con ingranaggio a vite senza fine in PVC-C personalizzato DN32-1000 valvola a farfalla grigia DIN JIS ANSI valvola in plastica con estremità flangiata standard da 4 pollici
Marchio: KXPV
Numero modello: D371X-10V
Applicazione: generale
Materiale: plastica
Colore: grigio, nero, rosso
Temperatura del supporto: alta, media
Pressione: media
Alimentazione: manuale
Mezzi: acido
Dimensione porta: DN32-1000
Costruzione: Farfalla
Materiale principale: PVC-C
Connessione: flangia
Norma:GB/T27725
Applicazione: uso industriale
Pressione di esercizio: -20~95℃
Tempi di consegna: 7 giorni
MOQ: 1 pezzo

Classe di pressione: 1,0 MPa (10 bar)

Caratteristiche strutturali del prodotto
1. La valvola è piccola e leggera, facile da smontare e riparare e può essere installata in qualsiasi posizione.
2. La struttura è semplice e compatta, la coppia operativa è ridotta e la rotazione di 90° si apre rapidamente.
3. Le caratteristiche del flusso tendono ad essere diritte e le prestazioni di regolazione sono buone.

Elenco dei limiti di temperatura dell'app

Materialeeee temperatura media ℃ Materialeeee temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

Tabella dei materiali delle parti

No.

Nome

Materialeeee

1

Ruota ghisa, lega di alluminio

2

Orso con ingranaggio a vite senza fine Acciaio

3

Dati Iopate Alluminio

4

Bullone esagonale Acciaio,StainlessSteel

5

Coperchio dell'ingranaggio a vite senza fine ghisa, lega di alluminio

6

Ingranaggio a vite senza fine ghisa, lega di alluminio

7

Bullone limite Acciaio,StainlessSteel

8

Gambo Acciaio,StainlessSteel

9

Borchia a doppia testa Acciaio,StainlessSteel

10

Dado esagonale Acciaio,StainlessSteel

11

Gomma di tenuta EPDM,FPM
12 Piastra della valvola FRPP,PVDF,PVC-C,PVC-U,PPH
13 Corpo FRPP,PVDF,PVC-C,PVC-U,PPH

Disegno dettagliato del gruppo valvola a farfalla con ingranaggio a vite senza fine

Tabella dei materiali delle parti

NO.

Nome delle parti

Materialeeee

Qtà.

1

Ruota ghisa

1

2

Ingranaggio a vite senza fine ghisa

1

3

Perno Acciaio

1

4

Coppa delle noci FRPP

4

5

Corpo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Piastra della valvola FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Gomma di tenuta EPDM, FPM

1

8

Gambo Acciaio,StainlessSteel

1

Elenco dimensioni

DN(mm) D1 D2 D3 T n-Φ
GB JIS RISPOSTAI GB JIS RISPOSTAI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 12-Φ23.5X32 12-Φ23.5X32 12-Φ23.5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JIS RISPOSTAI GB JIS ANS I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X25.6 4-Φ19X25.6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X25.6 4-Φ19X25.6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ22X33,5
