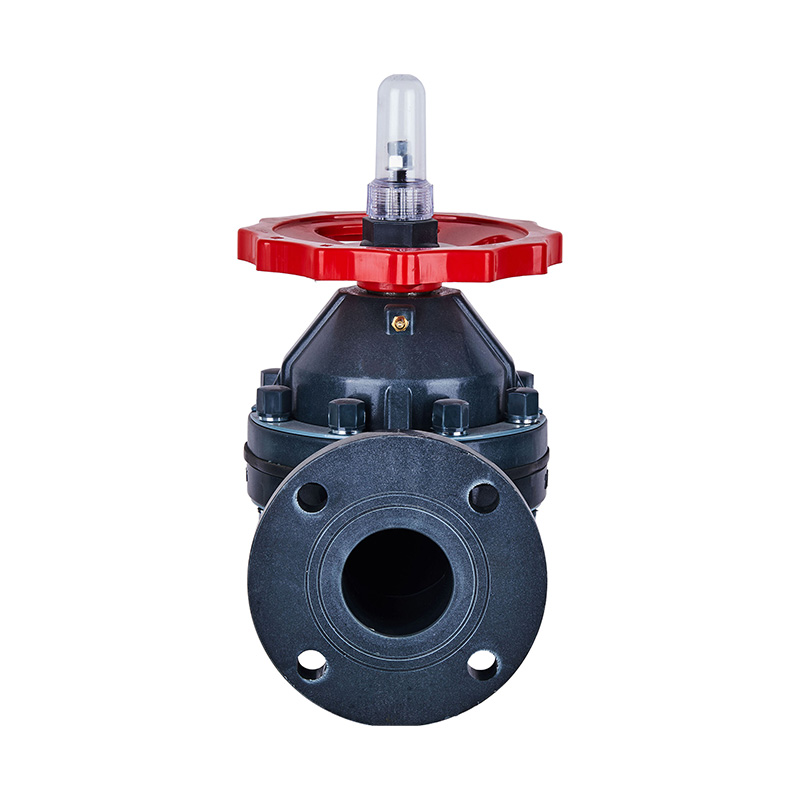

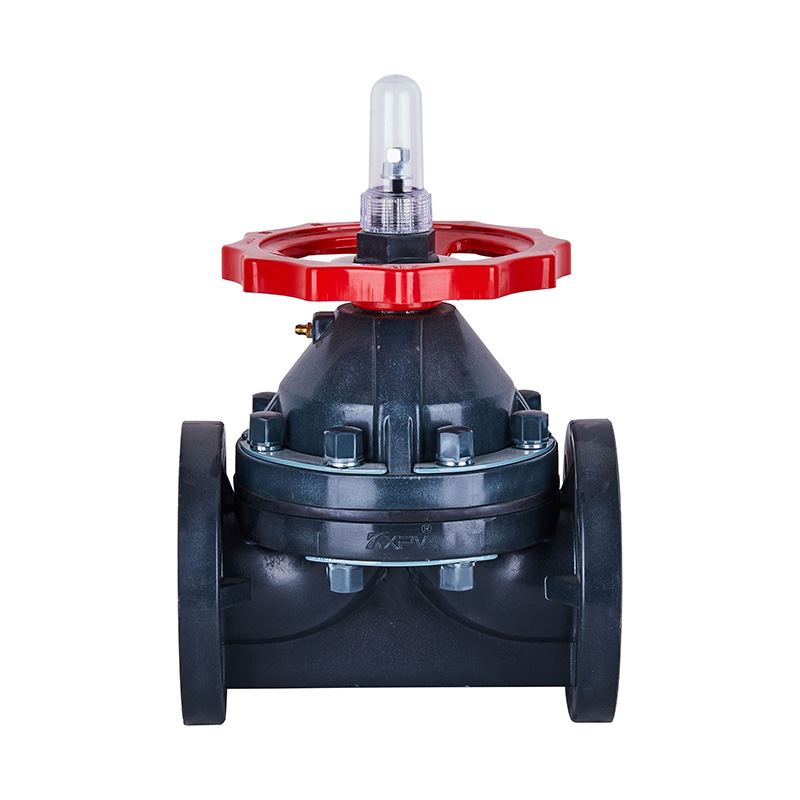

Valvola a membrana flangiata tipo B FRPP G41F-10S DN15-100 1/2 "-4" standard ANSI

Valvola a diaframma a 1 via con estremità doppia flangiata in plastica FRPP per la riduzione della pressione di alta qualità, prezzo di fabbrica, standard ANSI
Dimensioni: DN15–DN300
Modello: G41F-10S
Applicazione: generale
Materiale: plastica
Temperatura media: alta, media
Pressione: media
Alimentazione: manuale
medie: acido
Struttura: diaframma
Nome del prodotto: valvola a membrana FRPP
Connessione: estremità flangiata
Certificato: ISO9001
Classe di pressione: 1,0 MPa (10 bar)
Tipo di valvola: 1 via
Guarnizione: EPDM F46
Tempi di consegna: 7 giorni
Quantità di ordine minimo: 1 pezzo

Caratteristiche strutturali del prodotto
1.Il diaframma di tenuta è realizzato in F46 o PFA, con una resistenza alla flessione di ≥120.000 cicli e una resistenza alla corrosione equivalente a F4.
2. la valvola adotta una struttura di sollevamento a vite, caratterizzata da bassa coppia operativa ed eccellente stabilità.

Elenco dei limiti di temperatura dell'app

Materialeee Temperatura media ℃ Materialeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃
Tabella dei materiali delle parti
No. Nome Material Qtà.
1 Limite di copertura COME 1
2 Dado limite AcciaioAcciaio 1
3 Anello di ritenzione 65Mn 1
4 Ruota Materiale in lega 1
5 Noce Rame 1
6 Gambo Rame 1
7 Disco PVDF 1
8 Cofano PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Piastra Q345/Acciaio 1
10 Flim EPDM 1
11 Diaframma F46/PFA/PTFE 1
12 Corpo PVC-C,PVC-U,PVDF,PPH,FRPP,PTFE 1

Elenco dimensioni

Specifica d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
1/2"(15) 60 95 125 14 4-Φ16
3/4"(20) 70 105 135 18 4-Φ16
1"(25) 79 115 145 18 4-Φ16
1¼"(32) 89 135 160 18 4-Φ16
1½"(40) 98 145 180 20 4-Φ16
2"(50) 121 160 210 23 4-Φ19
2½"(65) 140 180 250 24 4-Φ19
3"(80) 152 195 300 28 8-Φ19
4"(100) 191 229 350 29 8-Φ19
