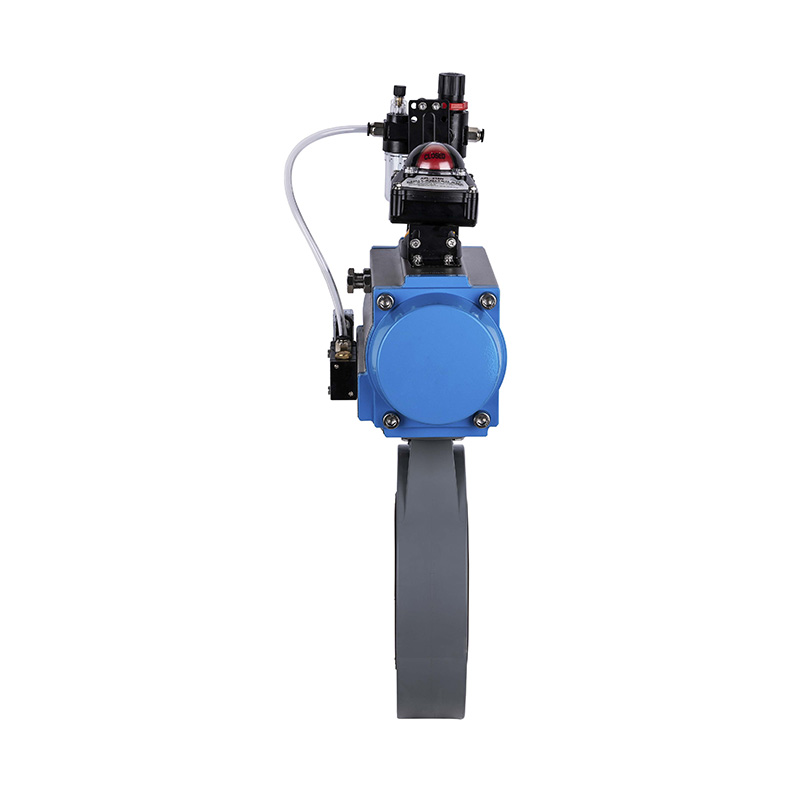

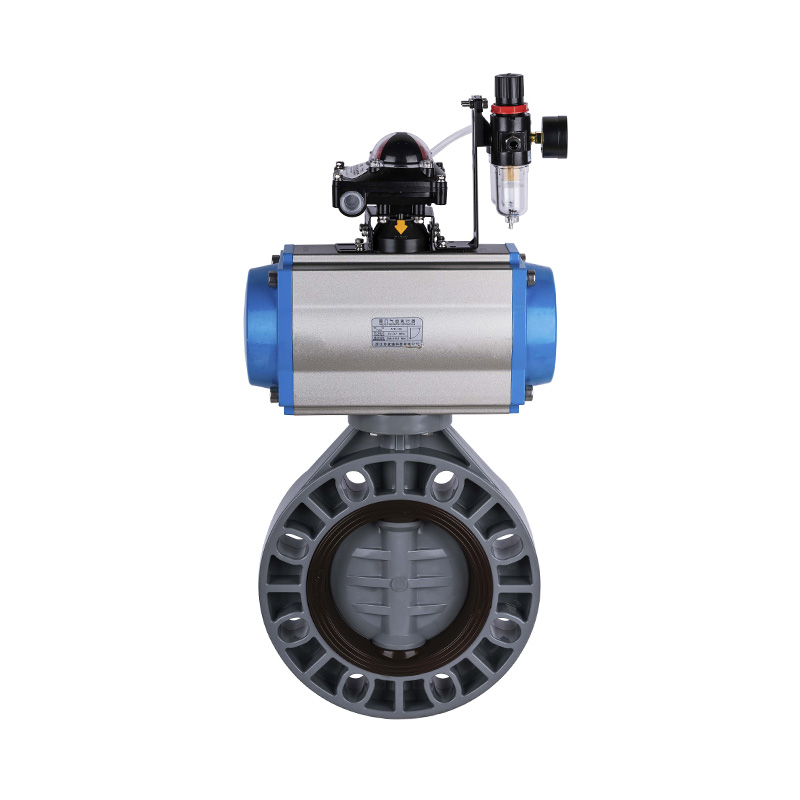

Norma pneumatica della valvola a farfalla DN40-1000 40A-1000A JIS di PVC-C D671X-10S

Valvola a farfalla automatica pneumatica in PVC-C, guarnizione morbida con tenuta centrale, DN40-1000, valvola in plastica industriale e domestica, standard JIS
Alimentazione: pneumatica
Tipo di connessione: wafer
Struttura: guarnizione centrale
Tipo di tenuta: tenuta forzata
Stelo: standard
Classe di pressione: 1,0 MPa(10 bar)
Temperatura di funzionamento: -20~95°C
Materiale della superficie di tenuta: guarnizione morbida
Applicazione: uso industriale, uso nell'industria idrica
Materiale stelo: acciaio, acciaio inossidabile
Marca: KXPV
Specifica: DN40-1000
Origine: Zhejiang, Ningbo

Elenco dei limiti di temperatura dell'app

Materialeee Temperatura media ℃ Materialeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

Caratteristiche strutturali del prodotto

1. le valvole a farfalla della serie in plastica tecnica sono realizzate in FRPP, PVDF, PVC-C, PVC-U, PPH e altri materiali termoplastici resistenti alla corrosione, stampati in un unico processo di iniezione, offrendo una forte resistenza alla corrosione.
2. la gomma ad alta resistenza alla corrosione viene utilizzata per garantire le prestazioni di tenuta della valvola, rendendola adatta al trasporto di fluidi ad alta viscosità.
3. La valvola ha una struttura semplice con una rotazione di 90° per un'apertura e una chiusura rapida, una facile installazione e buone prestazioni di regolazione.
4.L'attuatore può essere controllato a distanza tramite un computer o un centro di controllo, consentendo alla valvola di regolare il flusso e la portata del fluido, rendendo il funzionamento più conveniente, efficiente e riducendo i costi di manodopera garantendo allo stesso tempo la sicurezza del personale in loco.

Tabella dei materiali delle parti

No. Nome Materialeee
1 Attuatore pneumatico Lega di alluminio
2 Stallone Acciaio, acciaio inossidabile
3 Dado esagonale Acciaio SS, acciaio
4 Corpo FRPP,PVDF,PVC-C,PVC-U,PPH
5 Piastra della valvola FRPP,PVDF,PVC-C,PVC-U,PPH
6 Gomma di tenuta EPDM,FPM
7 Gambo Acciaio, acciaio inossidabile

Elenco dimensioni

DN (mm) D1 D2 D3 L H n-ø
GB JIS ANSI GB JIS ANSI
40(1 1/2") 150 110 105 3.88 45 40 280 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 160 125 120 4.74 51 42 300 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 66 47 310 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 200 160 150 6 79 45 400 8-ø19X25 8-ø19X24 4-ø19X25
100(4") 220 180 175 7.5 98.5 55 410 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 250 210 210 8.5 125 65 500 8-ø23X33 8-ø23X33 8-ø23X33
150(6) 290 240 240 9.51 148 75 530 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 201 85 600 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 650 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
00(16") 597 515 510 21.26 399 140 950 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 1050 20-ø26X28,5 20-ø26X28,5 16-ø32X34,5
500(20") 700 620 620 25 494 150 1140 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 1530 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 1690 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 1800 28-ø36X52 28-ø39 32-ø41
