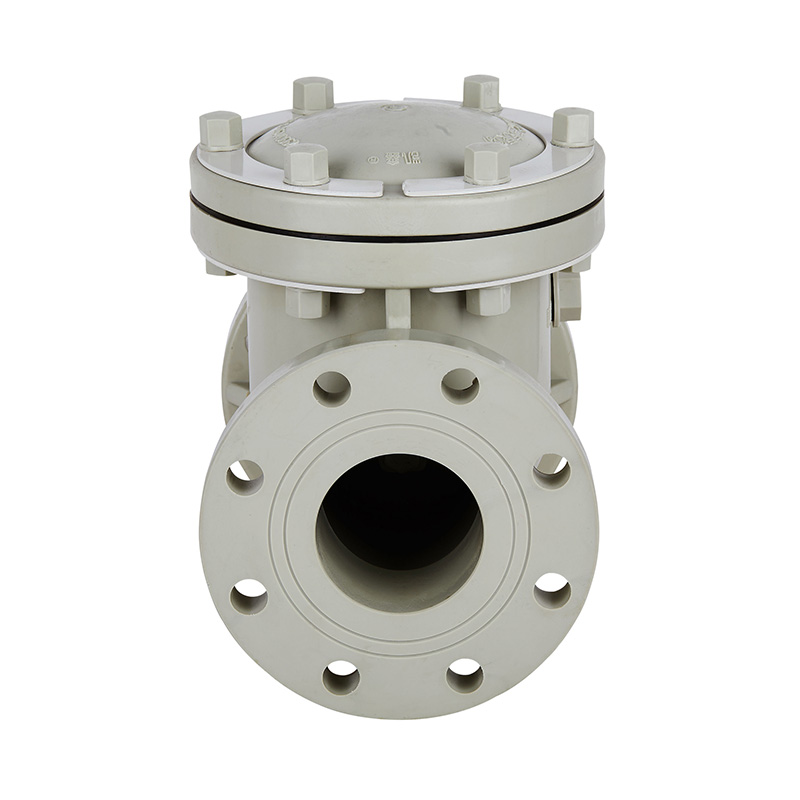

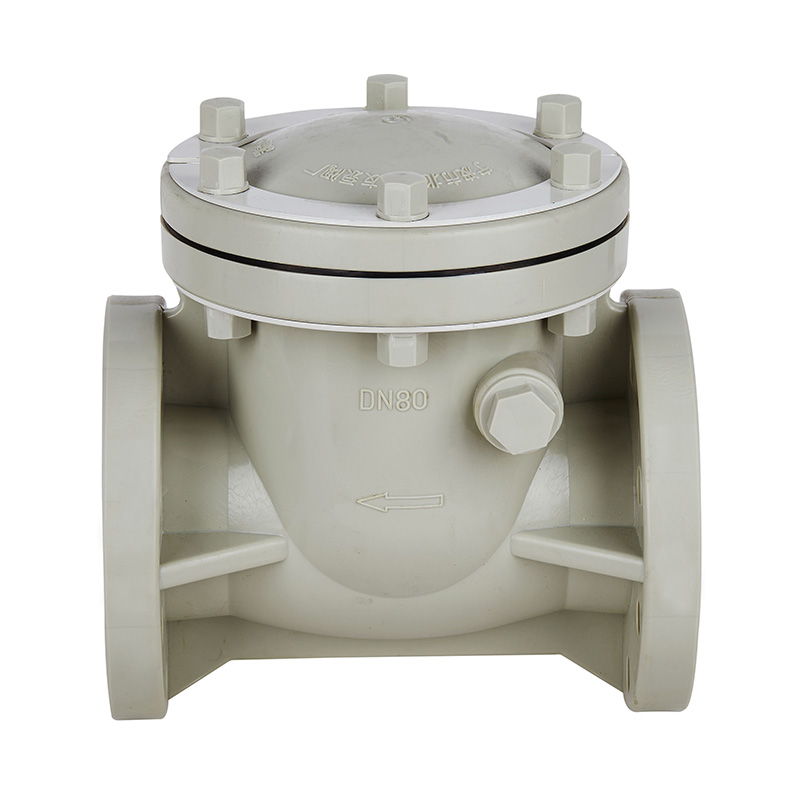

Valvola di rito a battente PPH H44F-10S DN15-300 GB standard

Valvola di rito wafer di tipo oscillante giallo terroso PPH Valvola di rito manuale silenziosa a 10 pollici personalizzata con falda industriale in plastica DN15-DN300 per acque luride
Origine: Cina
Marchio: KXPV
Numero di modello: H44F-10S
Applicazione: generale
Materiale: plastica
Temperatura del mezzo: temperatura media, temperatura normale
Pressione: pressione media
Alimentazione: manuale
Mezzi: acido
Dimensione porta: DN15-DN300
Struttura: verifica
Nome del prodotto: valvola di rito Wafer
Colore: giallo terroso
Imballaggio: scatola di cartone
Tempi di consegna: 7 giorni
MOQ: 1 pezzo

Classe di pressione: 1,0 MPa (10 bar)

Caratteristiche strutturali del prodotto

1. Per prevenire il fenomeno della controcorrente liquida per proteggere l'attrezzatura della pompa.
2. Poiché si tratta di una valvola di rito a sbalzo, c'è meno resistenza al flusso.
3. Utilizzando tutti i materiali plastici, fornisce un'eccezionale resistenza ai fluidi corrosivi come acidi e alcali.
4.Non solo rimuovere il corpo della valvola dalla tubazione, ma anche aprire il coperchio per l'ispezione interna e la manutenzione.

Elenco dei limiti di temperatura dell'app

Materialeee Temperatura media ℃ Materialeee Temperatura media ℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~ 110℃
PVDF 40℃~150℃

Tabella dei materiali delle parti

No.

Nome

Materialeee

1

Dado cieco

FRPP

2

Cofano

FRPP,PVDF,PVC-C,PVC-U,PPH

3

Bilanciere

FRPP,PVDF,PVC-C,PVC-U,PPH

4

Tappatura

FRPP,PVDF,PVC-C,PVC-U,PPH

5

Anello di tenuta

EPDM,FPM

6

Dado di tenuta

FRPP,PVDF,PVC-C,PVC-U,PPH

7

Biella

FRPP,PVDF,PVC-C,PVC-U,PPH

8

Corpo

FRPP,PVDF,PVC-C,PVC-U,PPH

9

Bullone esagonale

Acciaio, acciaio inossidabile

10

O-ring

EPDM,FPM

11

Bullone esagonale

FRPP,PVDF,PVC-C,PVC-U,PPH

12

Pezzo di riempimento

Acciaio, acciaio inossidabile

13

Dado esagonale

Acciaio, acciaio inossidabile

Disegno dettagliato del gruppo valvola di rito del tipo oscillante

Elenco dimensioni

DN(mm) D d l b n-Φ
GB JIS ANSI GB JIS ANSI
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-p22 16-Φ25
